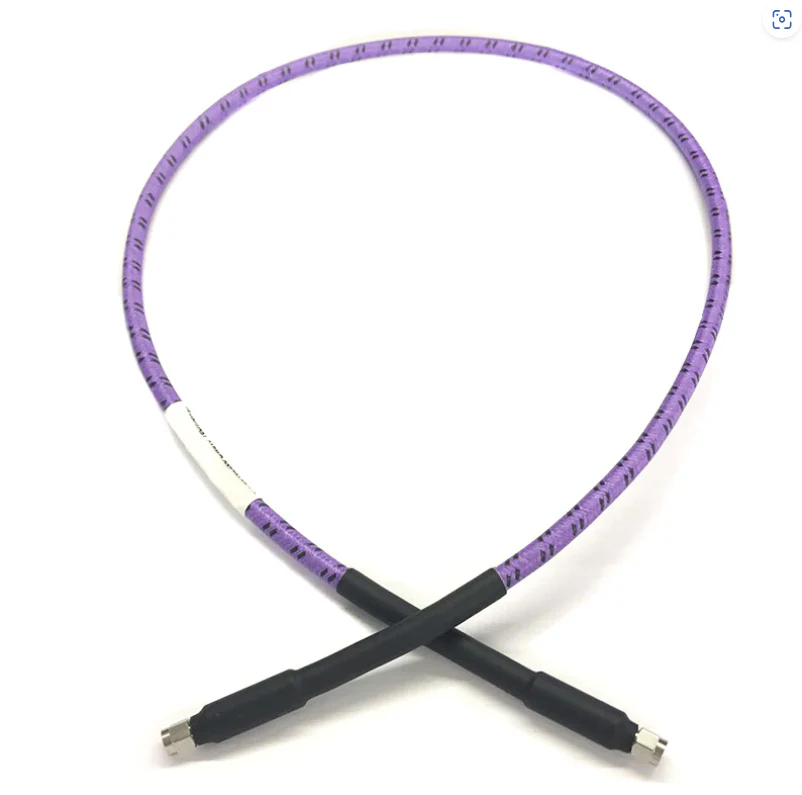

Kako izbrati RF kabelski sklop



Izbira pravega sklopa kabla RF je ključnega pomena za zagotavljanje zanesljivega prenosa signala na poljih, kot so telekomunikacija, radar, test in merjenje, vesoljski in industrijski sistemi . Postopek izbire zahteva uravnoteženje električne zmogljivosti, mehanične značilnosti in posebne zahteve za okolje in posebne zahteve za uporabo {{1} tukaj je, da se vam zdi informirano, ki se pojavljajo informirajo, da se vam zdijo informirani, ki se vam zdijo informirani, in posebne zahteve za uporabo ., ki se vam zdijo informirani, in posebne zahteve za uporabo {{1}.



1. Pojasnite zahteve in scenarije aplikacije

Test in merjenje: Pogoste upogibne, ponavljajoče se povezave in zahteve z visoko natančnostjo (E . g ., laboratorijska oprema, Oscilloscopes) .

Fiksna namestitev: Dolgoročna stabilnost in nizke potrebe po vzdrževanju .

Ostro okolje: Izpostavljenost ekstremnim temperaturam, vlažnosti, vibracijam ali kemikalijah (E . g ., zunanji stolpi, zrakoplov, industrijski stroji) .

Sistemi z visoko mobilnostjo: Prilagodljivost in trajnost v premikajočih se stanjih (E . g ., droni, roboti, prenosne naprave) .



2. Ocenite ključne parametre električne zmogljivosti

frekvenčni razpon .

RF kabli imajo največjo delovno frekvenco, nad katero izgubo signala (slabljenje) močno poveča . Zagotovite, da kabel nazivna frekvenca zajema delovno območje vašega sistema:

Nizka frekvenca (manjša ali enaka 6 GHz): RG 58, RG316 (pogosta v potrošniški elektroniki) .

Srednja frekvenca (6–26 GHz): .086, .141 pol-fleksibilni in pol-rigidni kabli .

Visoka frekvenca (26–40 GHz): Ultra nizka amplituda izgube in fazno stabilni koaksialni kabli (E . g ., za satelitsko komunikacijo, radar) .

Ultra-visoka frekvenca (40–110 GHz): Ultra nizka amplituda izgube in fazno stabilni koaksialni kabli (milimetrski valovi) .

B . slabljenje (izguba signala)

Slabljenje (db/ft) meri izgubo signala na razdalji in se poveča s frekvenco . za prenos na dolge razdalje, dajte prednost kabli z nizkim udeležbi .

C . ujemanje impedance

Neskladje impedance povzroči odsev signala, zmanjšanje učinkovitosti in ustvarjanje motenj . ujema s kablom impedanco z vašim sistemom:

Večina sistemov RF (E . g ., vojaška, telekomunikacija, testna oprema): 50Ω .

Video / kabelski TV sistemi: 75Ω .

Izogibajte se mešanju impedance (e . g ., 50Ω kabel s konektorji 75Ω) .

D . zmogljivost moči

Kabel mora prenesti moč sistema (povprečna in največja moč), da se prepreči pregrevanje ali razčlenitev . ključni dejavniki:

Povprečna moč: neprekinjena moč (E . g ., 100W v osnovnih postajah) .

Vrhunska moč: Moč kratkega impulza (E . g ., na radarju kilovat) .

Izničite se v visokotemperaturnih okoljih (e . g ., 20% redukcija pri 60 stopinjah) .

E . fazna stabilnost

V fazno občutljivih sistemih, kot so tisti z diferencialnimi signali, zmanjšate fazno premik, ki ga povzročajo temperaturne spremembe ali upogibanje . izberite kable s stabilno amplitudo in faznimi značilnostmi .



3. Ocenite mehanske značilnosti

a . prilagodljivost

Visoka prilagodljivost: uporabite prilagodljive kable za scenarije, ki zahtevajo pogosto upogibanje (E . g ., testni voditelji) .

Nizka prilagodljivost: za fiksne namestitve, ki potrebujejo stabilnost, uporabite pol-dekid (trden baker zunanji prevodnik) ali polfleksibilne kable .

B . trajnost

Polmer upogiba: Prepričajte se, da lahko kabel zdrži minimalni polmer upogibanja brez degradacije zmogljivosti .

Upor za obrabo: Uporabite kable z robustnimi ovoji (E . g ., najlonski pleteni plašč iz nerjavečega jekla) v ostrih industrijskih okoljih .



4. Razmislite o okoljskem odpornosti

Kabel mora pravilno delovati v njegovih delovnih pogojih:

Temperature range: Industrial grade (-40℃to 125℃), aerospace grade (-55℃to 165℃), or extreme environments. High-temperature superconductors (e.g., PTFE insulation can withstand -65℃to 200℃) .

Odpornost vlage / IP ocena: Uporaba na prostem zahteva vodoodporni kabli / konektorje (E . g ., IP67 / IP68 N-tipa priključkov z O-obroči) .

Kemična odpornost / UV odpornost: za scenarije, izpostavljene olju, gorivu ali sončni svetlobi (E . g ., etilen-tetrafluoroetilen kopolimerne plašče za kemično odpornost; UV-obloženi PVC za uporabo na prostem).

Vibracijske / udarne odpornosti: vojaške / vesoljske aplikacije zahtevajo kable z robustnim zaščitnim in obremenitvijo (E . g ., srečanje s standardi Mil-DTL -17) .



5. Izberite združljive konektorje

Priključki se morajo ujemati z vmesnikom za kabel in opremo, z majhno izgubo vstavitve in zanesljivo povezavo:

Pogoste vrste: SMA (do 18 GHz), N-tip (do 18 GHz, velika moč), TNC (vibracijsko odpornost), BNC (nizka frekvenca, hitra povezava), 2 . 92 mm (do 40 GHz), 1,85 mm (do 67 GH).

Značilnosti: Izberite priključke za stiskanje, spajkalnik ali kompresije, ki temeljijo na potrebe po namestitvi . V težkih okoljih izberite konektorje iz nerjavečega jekla nad medeninami .

Spol in polarnost: Zagotovite, da se moški / ženski konci ujemajo z opremo (E . g ., SMA moški do ženskega tipa) .



6. Stroški in zanesljivost ravnotežja

Kabli z visokimi izvedbami (E . g ., srebrni prevodniki, penasti PTFE / nizka gostota PTFE) so dražji, vendar imajo nižjo izgubo in daljšo življenjsko dobo (primerna za kritične sisteme) .

Ekonomske možnosti (E . g ., srebrno jeklo, ki je bila oblečena, konzervirana bakrena pletenica, PVC plašča

Za varnostne kritične aplikacije (e . g ., medicinska oprema, letalstvo), dajte prednost zanesljivosti nad stroški .



Povzetek ključnih korakov

Pojasnite scenarij aplikacije (fiksni / mobilni, notranji / zunanji, frekvenčni razpon) .

Ujemajte se z električnimi specifikacijami (impedanca, moč, slabljenje) .

Izberite ustrezne mehanske lastnosti (prilagodljivost, velikost, trajnost) .

Zagotovite okoljsko odpornost (temperatura, vlaga, kemikalije) .

Izberite združljive konektorje .

Učinkovitost, stroški in zanesljivost ravnotežja .



Če sledite tem korakom
