Delilniki moči in cepilniki
Pustite sporočilo
Delilniki moči in cepilniki moči so povezani s funkcijo in uporabo in se pogosto uporabljajo zamenljivo . strogo gledano, vendar obstajajo subtilne razlike, predvsem v smislu v smislu v smisluoblikovalski cilji, funkcionalni fokus in scenariji aplikacij. Specifične razlike so naslednje:
1. temeljne funkcije in oblikovalski cilji
Delilnik moči
Njegovo jedro je v"Dvosmernost"{{0 {
Zasnova poudarjaujemanje pristanišč, nizka izguba in visoka izolacijaZa zagotovitev učinkovitega delovanja med distribucijo in povratno kombiniranjem, zmanjšanje odboja signala in motnje med vrati .

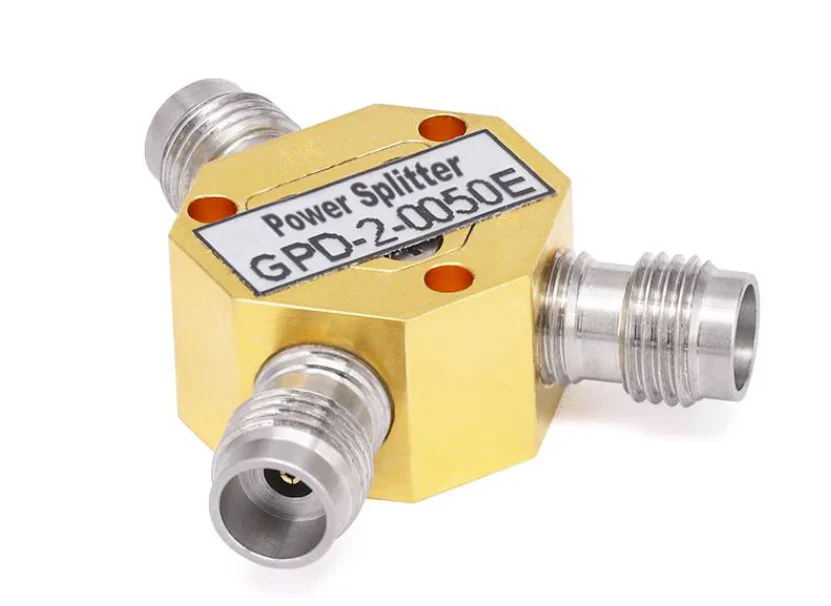

Splitter moči
Njegovo jedro je"Unidirnitnost", osredotočanje samo na delitev ene vhodne moči na več izhodov, ne da bi upoštevali funkcijo povratne kombiniranja .
Oblikovanje daje več poudarka naPreprosta razmerja porazdelitve električne energije, z nižjimi zahtevami za povratno izolacijo in ujemanje, struktura pa je lahko enostavnejša (na primer uporaba samo upornega omrežja ali preprostega daljnovoda) .
2. razlike v tehničnih kazalcih
| Indikator | Delilnik moči | Splitter moči |
|---|---|---|
| Izolacija | Visoko (običajno ＞ 20 dB), da se izognete motnjam med vrati | Nizko (morda ni strogo potrebno) |
| Dvosmernost | Podpira dvosmerno delovanje (distribucija/kombiniranje) | Podpira samo enosmerno porazdelitev |
| Razmerje napetosti stoječe valov (VSWR) | Nizko (običajno ＜ 1,2), da se zagotovi dobro dvosmerno ujemanje | Višje (potrebno je samo osnovno ujemanje vhodnih vrat) |
| Izguba vstavitve | Nizka (predvsem izguba porazdelitve, kot je 3DB za dvosmerno cepljenje) | Je lahko višje (vključno z dodatnimi izgubami, kot je izguba delitve uporov) |
3. Tipične strukture in scenariji aplikacij
Delilnik moči
Tipične strukture: Wilkinson Power delilniki, mostovi veje itd.
Scenariji aplikacij: Sistemi, ki zahtevajo dvosmerno delovanje, kot so moduli za oddajanje/sprejemanje radarjev (potrebujejo tako za distribucijo prenosnih signalov in kombiniranje sprejemanja signalov), antenske matrike (porazdelitev signala in kombiniranje), radiofrekvenčne moči itd. .
Splitter moči
Tipične strukture: uporne omrežja, preproste T-tipa daljnovodi itd. ., s preprostejšo strukturo .
Scenariji aplikacij: scenariji, ki zahtevajo samo enosmerno porazdelitev, kot so distribucija signalov kabelske televizije na več uporabniških terminalov, večkanalni vzporedni izhod virov signala pri radijskem testiranju, signal za premikanje naprav z nizko močjo itd. .
