Kakšne so razlike med poltrdnimi in polfleksibilnimi kabli?



Primerjava med poltrdnimi in polfleksibilnimi kabli

Tako poltrdni kot polfleksibilni kabli se pogosto uporabljajo v scenarijih z visokimi in nizkofrekvenčnimi komunikacijami, vendar se bistveno razlikujejo po strukturi, prožnosti, zmogljivosti in scenarijih uporabe. Spodaj je podrobna primerjava:



1. konstrukcijska zasnova

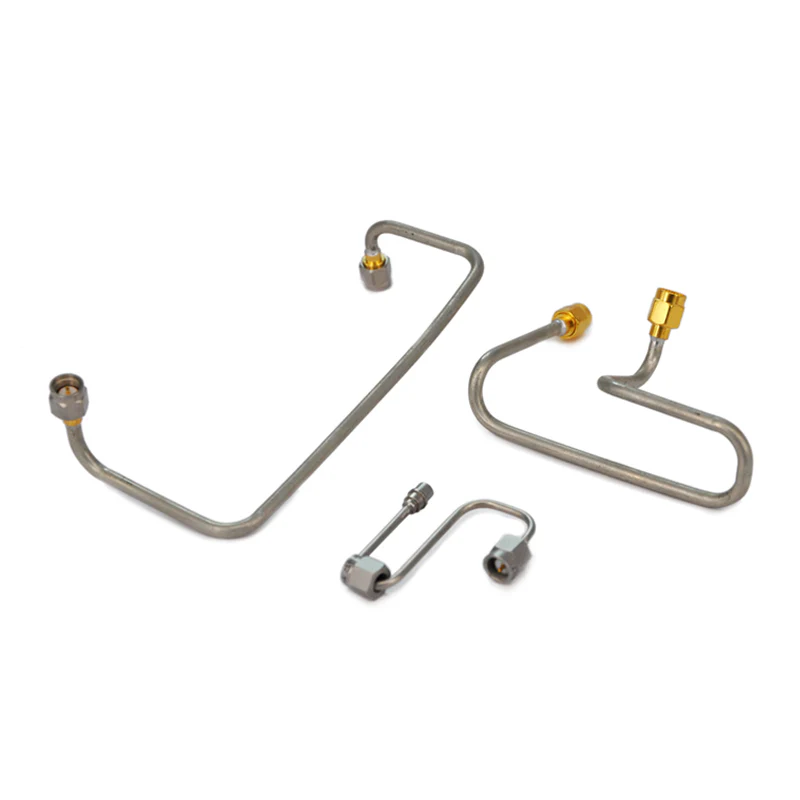

Poltrdni kabli
Zunanji prevodnik je izdelan iz trdnega, neobremenjenega materiala (običajno bakra) s fiksnim premerom; Notranji prevodnik je centralno podprt z dielektričnim materialom (npr. PTFE).
Ko je oblikovan, vzdržuje fiksno obliko in ga ni mogoče enostavno upogniti ali preoblikovati brez specializiranih orodij.

Polfleksibilni kabli
Zunanji prevodnik ima pleteno strukturo, s celotno pleteno plastjo, ki je konzervirana, zaradi česar je bolj deformacija kot trden zunanji prevodnik poltrdnih kablov. Notranji prevodnik podpira tudi dielektrični material, vendar pletena struktura omogoča večkratno upogibanje in oblikovanje ročno ali preprosta orodja.



2. Primerjava prilagodljivosti

Poltrdni kabli
Imajo visoko togost, ohranijo svojo obliko po tvorbi in kažejo močno odpornost proti upogibanju. Prisiljevanje upogibanja brez profesionalnih orodij lahko poškoduje zunanji prevodnik, kar vodi do poslabšanja uspešnosti.

Polfleksibilni kabli
Ponujajo zmerno prilagodljivost, kar omogoča večkratno upogibanje, namakanje ali usmerjanje okoli ovir brez trajnih poškodb. Njihova prilagodljivost je med togimi in popolnoma prilagodljivimi kabli.



3. Parametri električne zmogljivosti

Parameter	Poltrdni kabli	Polfleksibilni kabli
Stabilnost impedance	Odlična - fiksna geometrija zagotavlja dosledno impedanco na vseh frekvencah.	Dober, a slabši od poltrdnih - pletenih zunanjih vodnikov lahko povzroči rahla nihanja impedance pri izjemno visokih frekvencah.
Izguba	Nizka izguba vstavitve, zlasti v pasovih mikrovalovnih pečic (do 100+ GHz), zaradi gladke površine trdnega zunanjega prevodnika.	Večja izguba vstavitve kot poltrdna, zlasti pri visokih frekvencah, zaradi drobnih vrzeli in površinskih nepravilnosti v pletenem zunanjem prevodniku.
Učinkovitost zaščite	Odlično (običajno> 100 dB). Trden zunanji prevodnik učinkovito blokira EMI in RFI.	Dobro (običajno 80 dB), vendar nižje od poltrdne. Vrzeli v pletenem prevodniku lahko povzročijo manjše uhajanje EMI.
Zmogljivosti za ravnanje z močjo	Višji - trdni vodniki imajo učinkovito odvajanje toplote, primerno za scenarije z veliko močjo.	Nižja - slaba toplotna prevodnost pletenih vodnikov omejuje zmogljivost moči.



4. Scenariji aplikacij

Poltrdni kabli
Primerno za visokofrekvenčne scenarije, ki zahtevajo strogo stabilnost in nizko izgubo, kot so:

Vesoljski in obrambni sistemi (radar, satelitska komunikacija);

Mikrovalovna preskusna oprema (vektorski omrežni analizatorji, generatorji signalov);

Medicinski pripomočki (MRI stroji, sistemi za mikrovalovno terapijo);

Trajne instalacije s fiksnimi dolžinami (npr. Podajalniki antene bazne postaje).

Polfleksibilni kabli
Primerno za scenarije, ki potrebujejo zmerno prilagodljivost z dobrimi zmogljivostmi, kot so:

Prenosne testne nastavitve (npr. Povezave med instrumenti in DUT);

Notranji RF sistemi (usmerjevalniki WiFi, celični ojačevalniki signalov);

Scenariji, ki zahtevajo občasno konfiguracijo (npr. Razvoj laboratorijskih prototipov);

Notranje povezave v RF stikalnih matrikah.

Povzetek

Pol-trdni kabli se odlikujejo v visokozmogljivih scenarijih s fiksno namestitvijo, ki ponujajo vrhunsko stabilnost in nizko izgubo. Po drugi strani so polfleksibilni kabli v scenarijih bolj ugodni, ki zahtevajo zmerno fleksibilnost z dobro zmogljivostjo, uravnoteženjem funkcionalnosti in uporabnost.



Dodatne opombe: razlike v stroških in vzdrževanju

Poltrdni kabli:
Višji stroški proizvodnje zaradi trdnega bakrenega zunanjega vodnika in potrebe po specializiranih orodjih za tvorbo. Namestitev in vzdrževanje sta bolj zapletena (zahtevajo profesionalne operaterje). Vendar pa njihova stabilna zmogljivost, odpor do staranja in obraba povzročijo nižje dolgoročne stroške, zaradi česar so primerni za scenarije s strogimi zahtevami glede zanesljivosti.

Polfleksibilni kabli:
Nižji stroški zaradi preprostejših proizvodnih procesov za pletene zunanje vodnike in niso potrebe po specializiranih orodjih za oblikovanje. Poleg tega njihova ročna upogibnost zmanjšuje stroške vzdrževanja in konfiguracije, zaradi česar so idealni za scenarije, ki zahtevajo pogoste prilagoditve ali s proračunskimi omejitvami.



Razširitev: Kratka primerjava s popolnoma prilagodljivimi kabli

Za boljše razumevanje "polfleksibilnega" pozicioniranja je uporabna kratka primerjava s popolnoma prilagodljivimi kabli:
Popolnoma prilagodljivi kabli imajo zunanje prevodnike, ki so običajno pleteni iz finih bakrenih pramenov (z malo ali nič konzerviranja), ki nudijo izjemno prilagodljivost za upogibanje ali celo knot. Vendar je njihova električna zmogljivost (npr. Stabilnost impedance, učinkovitost zaščite) nižja od polfleksibilnih kablov, ki ustrezajo kratkim razdalji, nizkofrekvenčnimi aplikacijami z visokimi potrebami po prilagodljivosti (npr. Žice za slušalke, notranje povezave v majhnih napravah).
Polfleksibilni kabli vzpostavijo ravnovesje med fleksibilnostjo in zmogljivostjo, pri čemer zapolnjujejo vrzel med poltrdnimi (visokimi zmogljivostmi, vendar ne prilagodljivimi) in popolnoma prilagodljivimi (visokimi fleksibilnostmi, vendar šibkejšimi zmogljivostmi).
