Vse o priključkih SMA



Priključek SMA je široko uporabljen RF koaksialni konektor, znan po svoji visoki zmogljivosti in vsestranskosti ., ki ga je razvil Bendix Scintilla v petdesetih letih prejšnjega stoletja, in ime "SMA" pomeni subminiaturno različico A ., ki je v raznovrstnih okoljih, ki so namenili učinkovito delo v okolju, ki je učinkovito deloval v okolju, ki je učinkovito deloval v visoko-frektualnem okolju signali .



1. glavne funkcije priključkov SMA

Velikost: SMA konektorji imajo kompaktno strukturo z zunanjim premerom prevodnika 0 . 141 palcev, zaradi česar so primerni za aplikacije z omejenim prostorom.

Frekvenčno območje: Običajno delujejo do 18 GHz, čeprav lahko nekatere visokozmogljive različice dosežejo 26 . 5 GHz ali celo višje.

Impedanca: Večina priključkov SMA je 50 ohmov, kar je standardna konfiguracija za sisteme RF in mikrovalovne pečice .

Mehanizem sklopke: sprejme navojno zasnovo sklopke z 1/4 palčnim, 36 niti na palčne unke, s čimer zagotovi trdno in stabilno povezavo z močnim vibracijskim uporom .

SMA materiali in procesi površinske obdelave

Lupina je običajno narejena iz medenine in nerjavečega jekla in jo je mogoče obložiti (na primer nikelj, zlato), da povečamo korozijsko odpornost in prevodnost .

Sredist je lahko baker, medenina ali berilijev baker, z zlato površino, da doseže optimalni prenos signala .

Razmerje napetosti stoječega valov (VSWR): Visokokakovostni SMA konektorji imajo nizko VSWR (običajno pod 1 . 2: 1 pod 12 GHz), kar pomeni učinkovit prenos signala z minimalnim odsevom.



2. Vrste priključkov SMA

SMA konektorji so v različnih konfiguracijah, ki ustrezajo različnim aplikacijam:

Glede na vrste pristanišč jih lahko razdelimo na: SMA Standard Port, SMA s hitro povezavo in reverzno polarnostjo .

Glede na strukturne sloge jih lahko razdelimo na ravne in desne kote tipe . Ravni priključki se uporabljajo za povezave z serijami, medtem ko so vrste desnih kotov primerne za tesne presledke . 90- lahko prihrani prostor ali zmanjša prostor ali zmanjša kabelsko napetost .

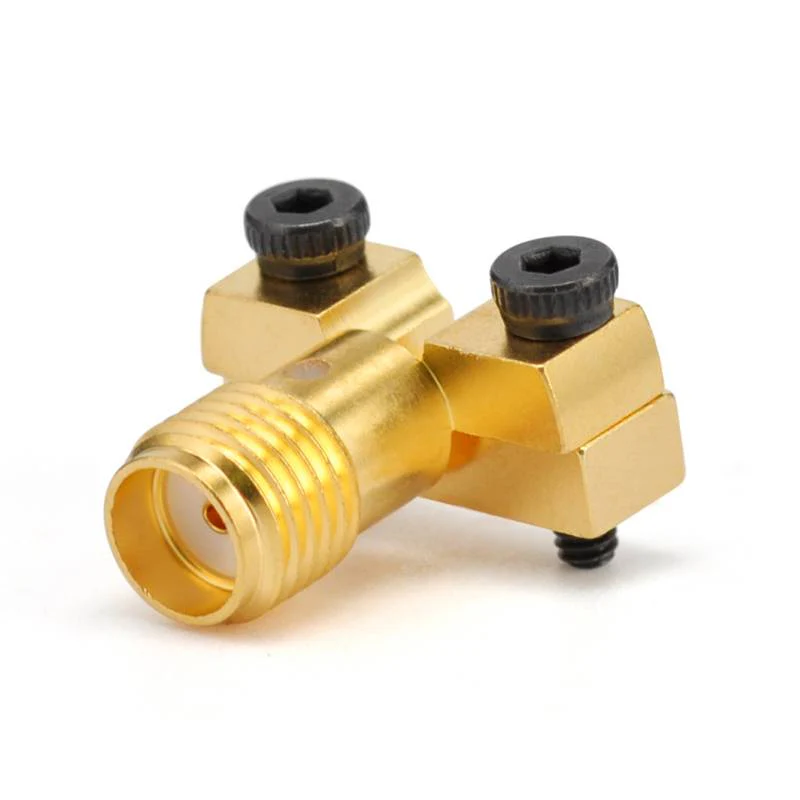

V skladu z metodami namestitve jih lahko razdelite na navadne in plošče tipe . konektorji za namestitev plošč so zasnovani za namestitev na ploščah ali ograje, z različnimi vrstami, kot so 2- prirobnice, 4- prirobnice luknje in okrogle prirobnice ..



3. Skupne uporabe SMA

V telekomunikacijskem polju se priključki SMA pogosto uporabljajo v osnovnih postajah mobilnih telefonov, satelitskih sistemih in brezžični komunikacijski opremi .

V preskusni opremi se uporabljajo v testnih napravah, kot so osciloskopi, omrežni analizatorji in generatorji signalov .

V antenskih sistemih se priključki SMA pogosto uporabljajo za priključitev antene v brezžičnih sistemih .

V RF vezjih jih najdemo v številnih RF napravah, kot so ojačevalniki, filtri in mešalniki .

Opombe



4. Zmogljivost za ravnanje z močjo:

Čeprav so konektorji SMA primerni za RF sisteme z nizko močjo in srednje moči, morda niso primerni za aplikacije z visoko močjo . za scenarije z višjo močjo, so lahko drugi priključki, kot sta n-Type ali 7/16-, ustreznejši .

Mehanska vzdržljivost: V primerjavi z nekaterimi večjimi konektorji so priključki SMA razmeroma krhki, zlasti glede poravnave zatiča in zadrževanja mehanskega napetosti . Zato je treba med ravnanjem in namestitvijo . sprejeti dodatno paziti



Združljivost: Pri izbiri priključkov SMA se prepričajte, da se moški in samici priključki ujemajo glede na velikost niti in impedanco, da zagotovite dobro povezavo ., jih je mogoče povezati tudi z 2 . 92 mm in 3,5 mm vrat.
