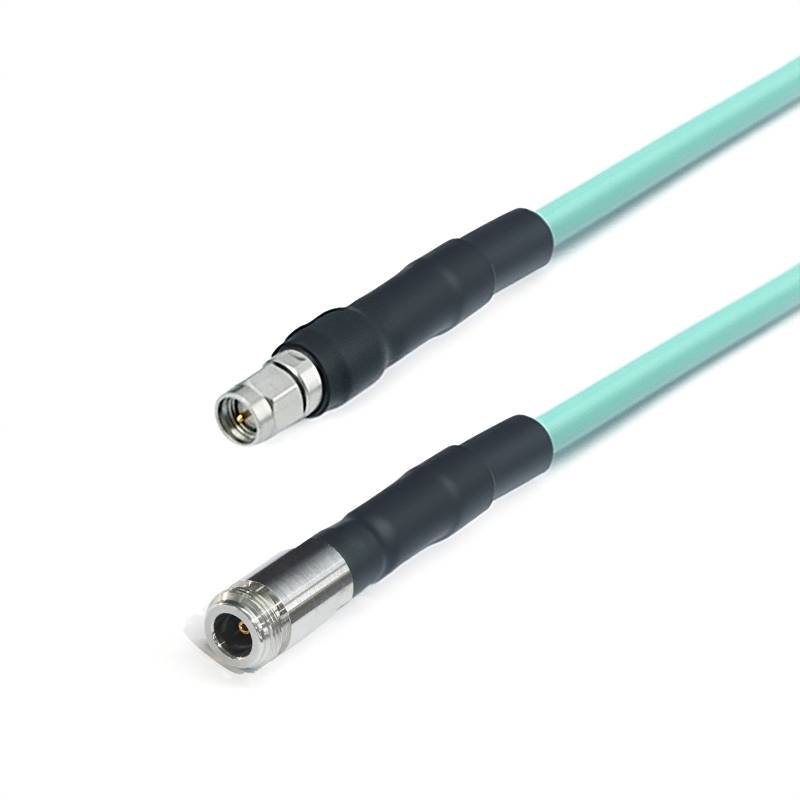

Stabilna serija z nizko izgubo
V današnjem rezanju - robnih poljih, kot so komunikacija, elektronsko testiranje in merjenje, stabilnost prenosa signala in značilnosti nizke izgube postanejo temeljni dejavniki, ki določajo delovanje sistemov, ustrezne zahteve pa postajajo vse bolj stroge .
Opis
Uvod izdelka
V današnjem rezanju - robnih poljih, kot so komunikacija, elektronsko testiranje in merjenje, sta stabilnost prenosa signala in značilnosti nizke izgube postanejo temeljni dejavniki, ki določajo delovanje sistemov, ustrezne zahteve pa postajajo vse bolj stroge ., ki so nizki - in fazni kabelski sklopi izstopajo iz Crordinarne, ki izstopajo s svojimi vlogami, ki so izstopali s številnimi aparativnimi kabelskimi sklopi. za doseganje natančnega in učinkovitega prenosa signala .
Funkcije strukture izdelka
Odlične značilnosti izgube:
Imajo izjemno izjemno zmogljivost z nizko izgubo v različnih frekvenčnih pogojih . kot primer jemljejo model Fru1/GT147A (40GHz), tudi v visoko frekvenčnem okolju do 40Ghz, njegova slabljenje je le 2 . 85 dB na meter.
Vrhunska fazna stabilnost:
Imajo zelo stabilne fazne značilnosti . na primer, ko Fru1/GT147A deluje s frekvenco 10GHz, lahko njegova mehanska fazna stabilnost doseže 10 GHz/3 stopinje; Ko je frekvenca 18GHz, lahko doseže 18GHz/5 stopinj . Takšna stabilna faza lahko učinkovito zavira nihanja faz med prenosom signala, pri čemer se v veliki meri izogne izkrivljanju signala in motenj, ki jih povzročajo nestabilne faze . za komunikacijske sisteme in nastope z izjemno visokimi zahtevami za fazno natančnost. Sistemi .
Široka frekvenčna pokritost:
Izdelki imajo široko frekvenčno pokritost, ki sega od neposrednega toka (DC) do 110GHz . Različne modele kabelskih sklopov je mogoče natančno prilagoditi različnim razponom frekvence, da se izpolnjuje
Uporaba izdelkov
In microwave anechoic chamber testing, they connect test equipment and devices under test, and their stable signal transmission characteristics ensure the accuracy and reliability of test results. As key connecting components in instruments such as network analyzers and spectrum analyzers, they guarantee the precise measurement of weak signals by the instruments, providing strong support for the research and development of electronic products and quality inspection.
Pomembne opombe
1. Za sklope kablov po meri dolžine po meri ne pozabite pustiti podatkov o dolžini na strani za nakup;
2. Vse kabelske sklope lahko zagotovite s faznimi pari ali skupinami; Če potrebujete kable, da se fazno ujemajo, nam pošljite e -pošto: sales@flexirf.com
Podatki o specifikaciji izdelka
|
Konfiguracija |
|
|
Vrsta priključka 1 |
1,85mm/2,4 mm/2,92mm/Sma/G3PO/GPPO/N/TNC |
|
Impedanca priključka 1 |
50 ohmov |
|
Priključek 1 Polarnost |
Standardno |
|
Priključek 2 |
1,85mm/2,4 mm/2,92mm/Sma/G3PO/GPPO/N/TNC |
|
Impedanca priključka 2 |
50 ohmov |
|
Polarnost priključka 2 |
Standardno |
|
Način pritrditve priključka |
Nobenega |
|
Slog telesa priključka |
Ravni in desni kot |
|
Informacije o materialih |
|
|
Center stik |
Medeninasti pozlačeni, berilijev baker pozlačeni |
|
Zunanji stik |
Medeninasti pozlačeni, berilski baker pozlačeni, nerjavno jeklo pasivirano |
|
Telo |
Medeninasti pozlačeni, berilijev bakreni zlato, nerjavno jeklo pasivirano |
|
Dielektrični |
PEI/PTFE |
|
Okoljski podatki |
|
|
Temperaturno območje |
-40 stopnja do +165 |
|
2011/65/EU (ROHS) |
Skladno |
Vrsta izdelka
| FRU1/GT147A Stabilna fazna kabelska sklop nizke izgube (40 GHz) | ||||
 |
Strukturni premer materiala (mm) |
|||
|
1 |
Notranji dirigent |
Srebrno obloženo bakreno jeklo |
0.91±0.05 |
|
|
2 |
Izolator |
Trden PTFE |
2.69±0.05 |
|
|
3 |
Notranje zaščito |
Srebrni bakreni pas |
2.86±0.05 |
|
|
4 |
Zunanje zaščito |
Srebrno obložena bakrena žica |
3.28±0.05 |
|
|
5 |
jakna |
FEP |
3.73±0.13 |
|
| Slabljenje, moč (stanje testa pri 20 -stopinjski ravni morja) | |||||
|
Frekvenca (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Slabljenje (DB/M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Moč (w) |
380 |
120 |
90 |
75 |
65 |
| Električne in mehanske lastnosti | |||||||
|
Frekvenca (GHz) |
Impedanca (Ω) |
Hitrost prenosa |
Kapacitivnost |
Zaščita |
Delovna temperatura domet |
Minimalni polmer upogiba |
Mehanski stabilnost faze |
|
40 |
50 |
77% |
86 pf/m |
>100 dB |
-65 stopinja ~ +165 |
6,35 mm |
10GHz/3 stopinje 18GHz/5 stopinj |
|

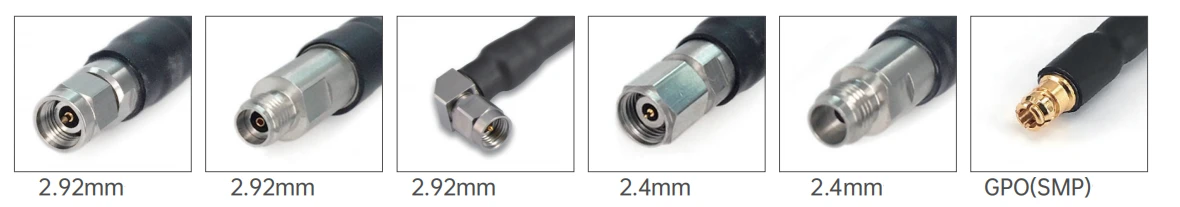

Skupni modeli in tehnični kazalci
|
|||||||
|
Slika |
SKU |
Priključek 1 |
Priključek 2 |
Frekvenca |
Vrnitev izgube/VSWR |
|
|

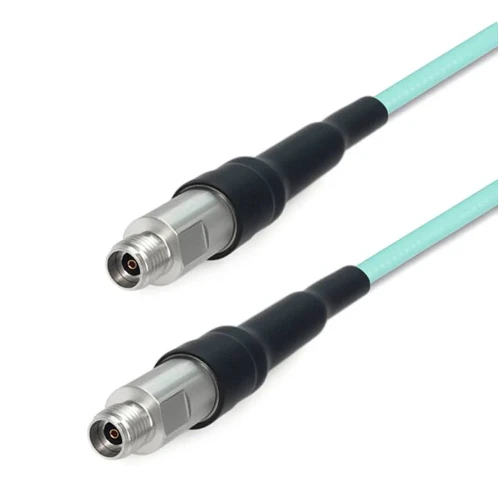

Fru 1-292 f292f-xxx |
2,92 mm samica |
2,92 mm samica |
Dc -40 ghz |
1.44 |
|
|
Fru 1-292 m292m-xxx |
2,92 mm moški |
2,92 mm moški |
Dc -40 ghz |
1.44 |
|
|

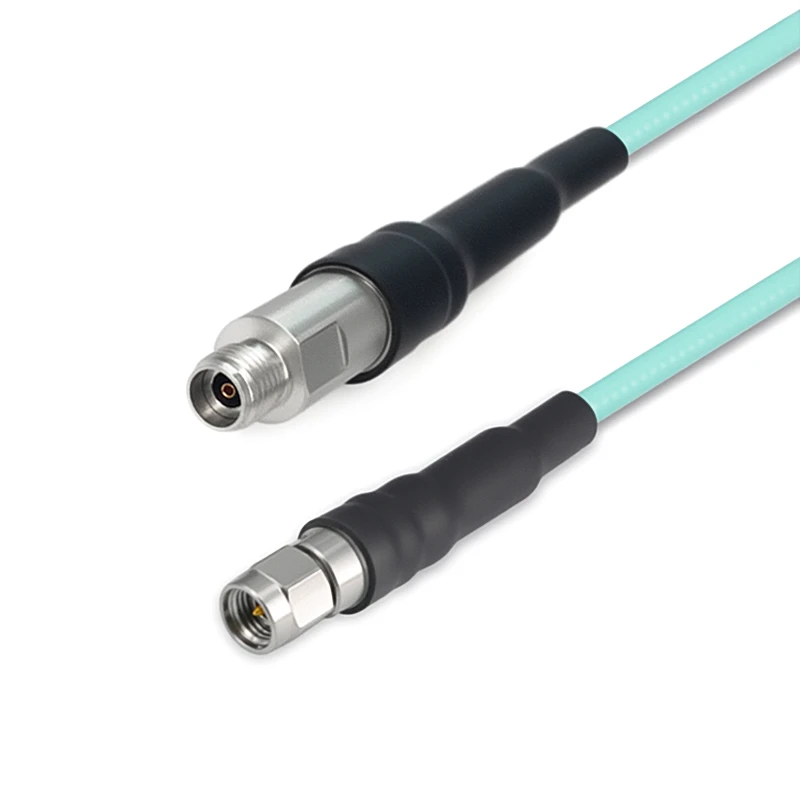

Fru 1-292 m292f-xxx |
2,92 mm moški |
2,92 mm samica |
Dc -40 ghz |
1.44 |
| FRU2/GT3506 Stabilna fazna kabelska sklop nizke izgube (65GHz) | ||||
|
|
Strukturni premer materiala (mm) |
|||
|
1 |
Notranji dirigent |
Srebrno obloženo bakreno jeklo |
0.51±0.05 |
|
|
2 |
Izolator |
Trden PTFE |
1.38±0.05 |
|
|
3 |
Notranje zaščito |
Srebrni bakreni pas |
1.58±0.05 |
|
|
4 |
Zunanje zaščito |
Srebrno obložena bakrena žica |
1.90±0.05 |
|
|
5 |
jakna |
FEP |
2.20±0.13 |
|
| Slabljenje, moč (stanje testa pri 20 -stopinjski ravni morja) | ||||||||||
|
Frekvenca (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Slabljenje (DB/M) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Moč (w) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Električne in mehanske lastnosti | |||||||
|
Frekvenca (GHz |
Impedanca (ω) |
Hitrost prenosa |
Kapacitivnost |
Zaščita |
Delovna temperatura domet |
Minimalni polmer upogiba |
Dielektrična napetost vzdrži |
|
67GHz |
50Ω |
82% |
94pf/m |
>90db |
-55 stopinja ~ +125 |
11 mm |
800V@DC |
|

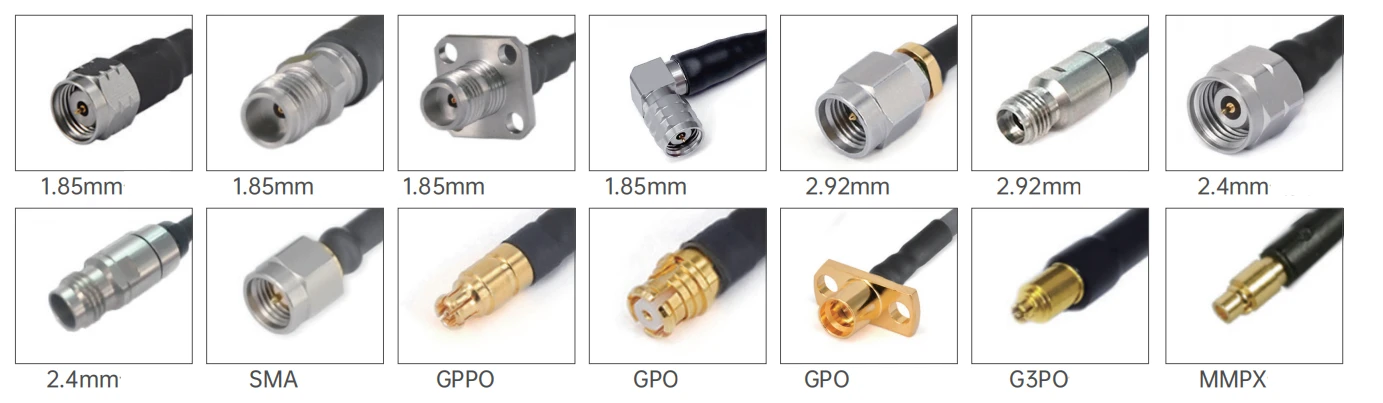

Skupni modeli in tehnični kazalci
|
|||||||
|
Slika |
SKU |
Priključek 1 |
Priključek 2 |
Frekvenca |
Vrnitev izgube/VSWR |
|
|
Fru 2- SMMSMM-XXX |
SMA moški |
SMA moški |
Dc -26.5 ghz |
1.30 |
|
|
Fru 2- SMMGPF-XXX |
SMA moški |
GPO (SMP) ženska |
Dc -26.5 ghz |
1.35 |
|
|
Fru 2- SMMGPWF-XXX |
SMA moški |
GPO (SMP) ženska z pravim kotom |
Dc -26.5 ghz |
12db |
|
|
Fru 2- SMMGPPF-XXX |
SMA moški |
GPPO (mini-SMP) ženska |
Dc -26.5 ghz |
13db |
|
|
Fru 2- SMMGPPWF-XXX |
SMA moški |
GPPO (mini-SMP) ženska z desnim kotom |
Dc -26.5 ghz |
12db |
|
|
Fru 2- Smffgpf-xxx |
SMA samica s 4 luknjo prirobnice |
GPO (SMP) ženska |
Dc -18 ghz |
1.30 |
|
|
Fru 2- Smffgppf-xxx |
SMA samica s 4 luknjo prirobnice |
GPPO (mini-SMP) ženska |
Dc -18 ghz |
16db |
|
|
Fru 2-292 m292m-xxx |
2,92 mm moški |
2,92 mm moški |
Dc -40 ghz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2,92 mm moški |
GPO (SMP) ženska |
Dc -40 ghz |
14db |
|
|

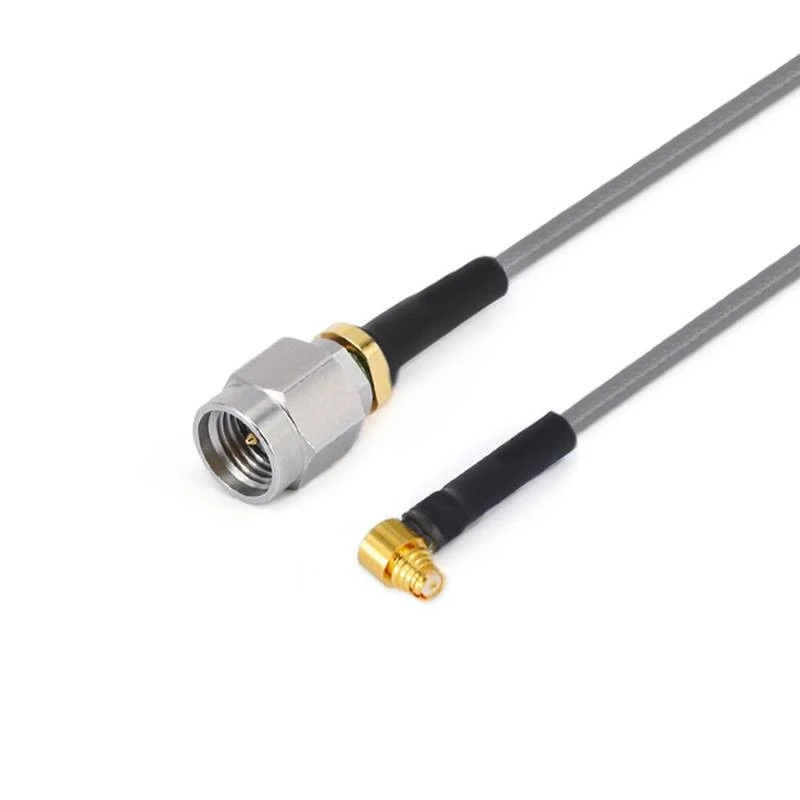

Fru 2-292 mgpwf-xxx |
2,92 mm moški |
GPO (SMP) ženska z pravim kotom |
Dc -40 ghz |
12db |
|
|
Fru 2-292 mmpxm-xxx |
2,92 mm moški |
MMPX moški |
Dc -40 ghz |
14db |
|
|
Fru 2-292 mmpxf-xxx |
2,92 mm moški |
MMPX samica |
Dc -40 ghz |
14db |
|
|
Fru 2-292 mg3pf-xxx |
2,92 mm moški |
G3PO (SMPS) ženska |
Dc -40 ghz |
14db |
|
|
Fru 2-292 mgppwf-xxx |
2,92 mm moški |
GPPO (mini-SMP) ženska z desnim kotom |
Dc -40 ghz |
12db |
|
|
Fru 2-292 m24m-xxx |
2,92 mm moški |
2,4 mm moški |
Dc -40 ghz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2,92 mm moški |
GPPO (mini-SMP) ženska |
Dc -40 ghz |
14db |
|
|
Fru 2-292 fg3pf-xxx |
2,92 mm samica |
G3PO (SMPS) ženska |
Dc -40 ghz |
14db |
|
|
Fru 2-292 ffg3pf-xxx |
2,92 mm samica s 4 luknjo prirobnice |
G3PO (SMPS) ženska |
Dc -40 ghz |
14db |
|
|
Fru 2-292 fmmpxm-xxx |
2,92 mm samica |
MMPX moški |
Dc -40 ghz |
14db |
|
|
Fru 2-292 ffmmpxm-xxx |
2,92 mm samica s 4 luknjo prirobnice |
MMPX moški |
Dc -40 ghz |
14db |
|
|
Fru 2-292 ffgpf-xxx |
2,92 mm samica s 4 luknjo prirobnice |
GPO (SMP) ženska |
Dc -40 ghz |
14db |
|
|
Fru 2-24 m24m-xxx |
2,4 mm moški |
2,4 mm moški |
Dc -50 ghz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2,4 mm moški |
GPO (SMP) ženska |
Dc -40 ghz |
14db |
|
|
Fru 2-24 mgpwf-xxx |
2,4 mm moški |
GPO (SMP) ženska z pravim kotom |
Dc -40 ghz |
12db |
|
|
Fru 2-24 mmpxm-xxx |
2,4 mm moški |
MMPX moški |
Dc -50 ghz |
10db |
|
|
Fru 2-24 mmpxm-xxx |
2,4 mm moški |
MMPX moški |
Dc -50 ghz |
10db |
|
|
Fru 2-24 mgppf-xxx |
2,4 mm moški |
GPPO (mini-SMP) ženska |
Dc -50 ghz |
10db |
|
|
Fru 2-24 mgppwf-xxx |
2,4 mm moški |
GPPO (mini-SMP) ženska z desnim kotom |
Dc -50 ghz |
10db |
|
|
Fru 2-24 ffgpf-xxx |
2,4 mm samica s 4 luknjo prirobnice |
GPO (SMP) ženska |
Dc -50 ghz |
10db |
|
|
Fru 2-24 ffgppf-xxx |
2,4 mm samica s 4 luknjo prirobnice |
GPPO (mini-SMP) ženska |
Dc -50 ghz |
10db |
|
|

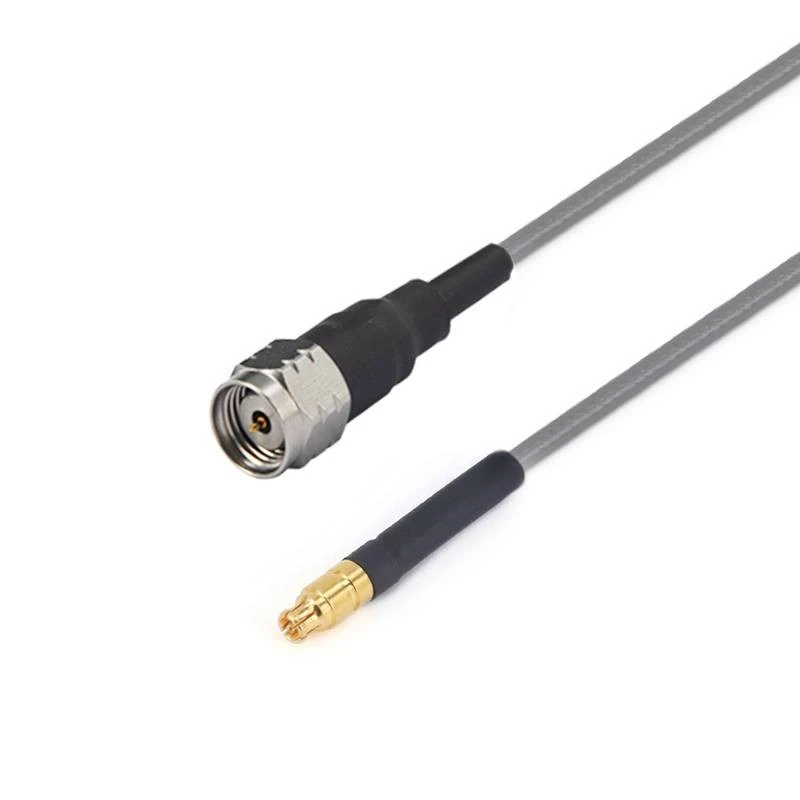

Fru 2-185 mgppf-xxx |
1,85 mm moški |
GPPO (mini-SMP) ženska |
Dc -67 ghz |
10db |
|
|
Fru 2-185 wmgppf-xxx |
1,85 mm moški z desnim kotom |
GPPO (mini-SMP) ženska |
Dc -67 ghz |
10db |
|
|
Fru 2-185 mg3pf-xxx |
1,85 mm moški |
G3PO (SMPS) ženska |
Dc -67 ghz |
10db |
|
|
Fru 2-185 mmpxm-xxx |
1,85 mm moški |
MMPX moški |
Dc -67 ghz |
10db |
|
|
Fru 2-185 mmpxf-xxx |
1,85 mm moški |
MMPX samica |
Dc -67 ghz |
10db |
|
|
Fru 2-185 fgppf-xxx |
1,85 mm samica |
GPPO (mini-SMP) ženska |
Dc -67 ghz |
10db |
|
|
Fru 2-185 ffgppf-xxx |
1,85 mm samica s 4 luknjo prirobnice |
GPPO (mini-SMP) ženska |
Dc -67 ghz |
10db |
|
|
Fru 2-185 fg3pf-xxx |
1,85 mm samica |
G3PO (SMPS) ženska |
Dc -67 ghz |
10db |
|
|
Fru 2-185 ffg3pf-xxx |
1,85 mm samica s 4 luknjo prirobnice |
GPPO (mini-SMP) ženska |
Dc -67 ghz |
10db |
|
|
Fru 2-185 fmmpxm-xxx |
1,85 mm samica |
MMPX moški |
Dc -67 ghz |
10db |
|
|

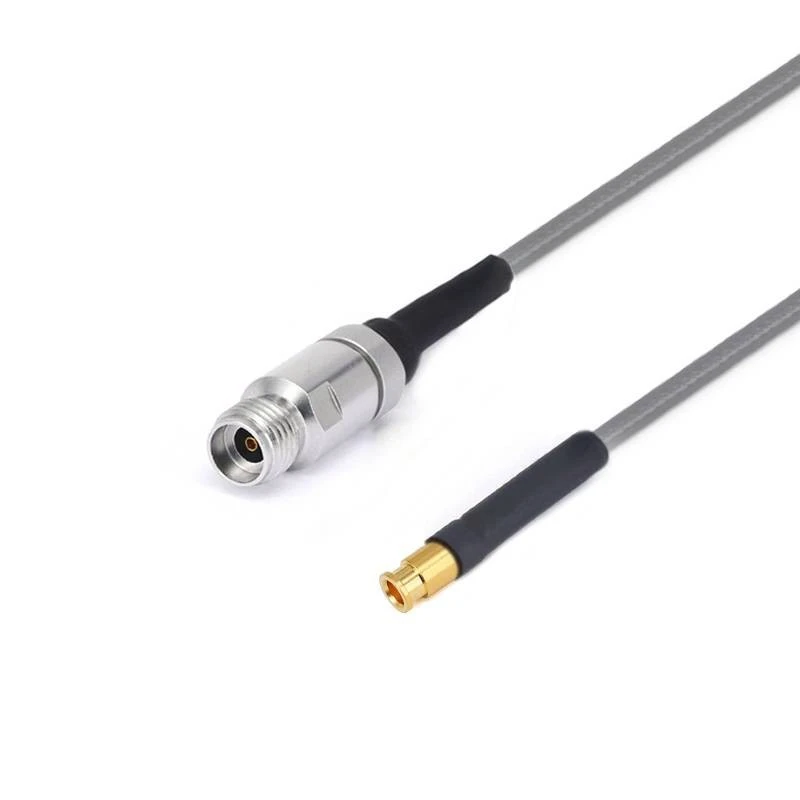

Fru 2-185 fmmpxf-xxx |
1,85 mm samica |
MMPX samica |
Dc -67 ghz |
10db |
| FRU3/GT3507 Stabilna fazna kabelska sklop nizke izgube (40GHz) | ||||
|
|
Strukturni premer materiala (mm) |
|||
|
1 |
Notranji dirigent |
Srebrno obloženo bakreno jeklo |
0.91±0.05 |
|
|
2 |
Izolator |
Trden PTFE |
2.69±0.05 |
|
|
3 |
Notranje zaščito |
Srebrni bakreni pas |
2.86±0.05 |
|
|
4 |
Zunanje zaščito |
Srebrno obložena bakrena žica |
3.28±0.05 |
|
|
5 |
jakna |
FEP |
3.73±0.13 |
|
| Slabljenje, moč (stanje testa pri 20 -stopinjski ravni morja) | |||||
|
Frekvenca (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Slabljenje (DB/M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Moč (w) |
380 |
120 |
90 |
75 |
65 |
|
Električne in mehanske lastnosti |
|||||||
|
Frekvenca (GHz) |
Impedanca (ω) |
Hitrost prenosa |
Kapacitivnost |
Zaščita |
Delovna temperatura domet |
Minimalni polmer upogiba |
Mehanski stabilnost faze |
|
40 |
50 |
85% |
86 pf/m |
>90db |
-65 stopinja ~ +165 |
11 mm |
10GHz/3 stopinje 18GHz/5 stopinj |
|

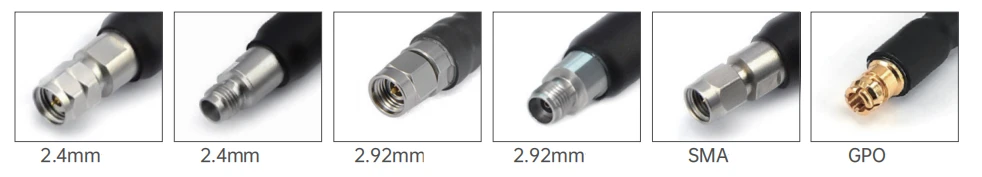

Skupni modeli in tehnični kazalci
|
|||||||
|
Slika |
SKU |
Priključek 1 |
Priključek 2 |
Frekvenca |
Vrnitev izgube/VSWR |
|
|
Fru 3-292 m292m-xxx |
2,92 mm moški |
2,92 mm moški |
Dc -40 ghz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2,92 mm moški |
2,4 mm moški |
Dc -40 ghz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2,4 mm moški |
2,4 mm moški |
Dc -40 ghz |
1.35 |
| FRA3/GT2501 Stabilna fazna kabelska sklop nizke izgube (26,5 GHz) | ||||
|
|
Strukturni premer materiala (mm) |
|||
|
1 |
Notranji dirigent |
Srebrno obloženo bakreno jeklo |
1.45±0.05 |
|
|
2 |
Izolator |
Trden PTFE |
3.99±0.05 |
|
|
3 |
Notranje zaščito |
Srebrni bakreni pas |
4.19±0.05 |
|
|
4 |
Zunanje zaščito |
Srebrno obložena bakrena žica |
4.42±0.05 |
|
|
5 |
jakna |
FEP |
5.21±0.13 |
|
| Slabljenje, moč (stanje testa pri 20 -stopinjski ravni morja) | |||||
|
Frekvenca (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Slabljenje (DB/M) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Moč (w) |
800 |
350 |
--- |
100 |
--- |
|
Električne in mehanske lastnosti |
|||||||
|
Frekvenca (GHz) |
Impedanca (ω) |
Hitrost prenosa |
Kapacitivnost |
Zaščita |
Delovna temperatura domet |
Minimalni polmer upogiba |
Mehanski stabilnost faze |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100 dB |
-65 stopinja ~ +165 |
6,35 mm |
10GHz/3 stopinje 18GHz/5 stopinj |
|

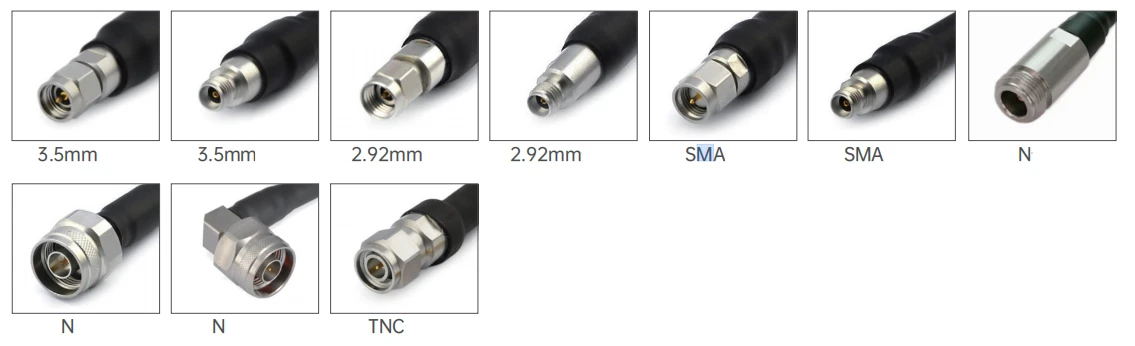

Skupni modeli in tehnični kazalci
|
|||||||
|
Slika |
SKU |
Priključek 1 |
Priključek 2 |
Frekvenca |
Vrnitev izgube/VSWR |
|
|

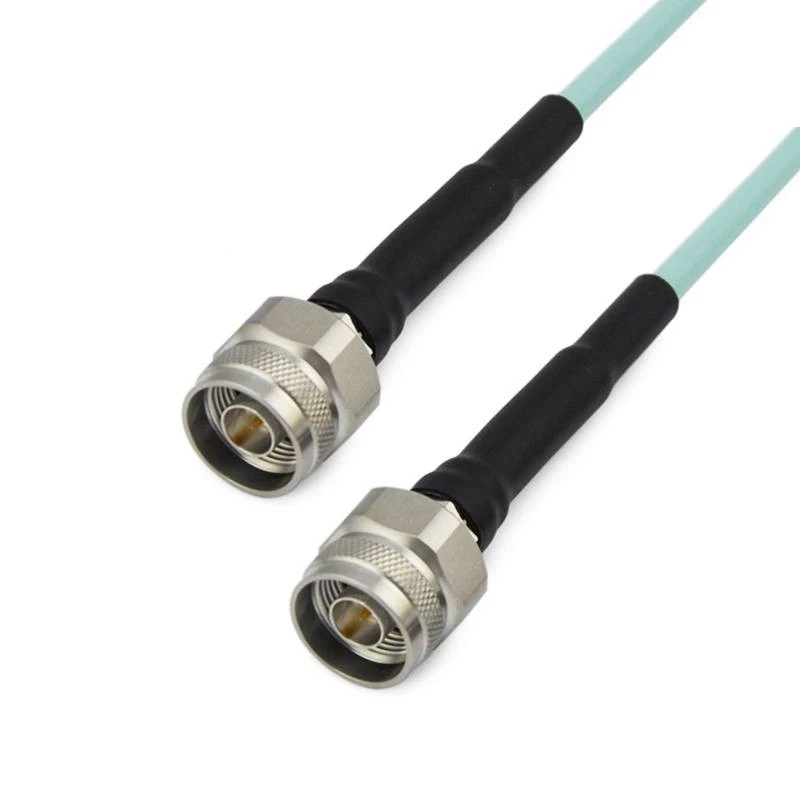

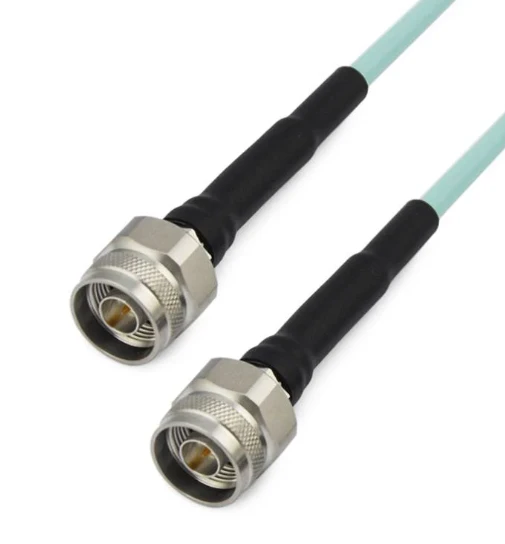

Fra 3- nmnm-xxx |
N moški |
N moški |
Dc -18 ghz |
1.25 |
|
|

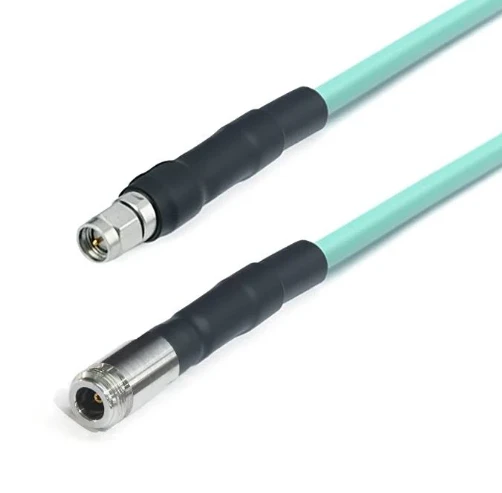

Fra 3- nfsmm-xxx |
N ženska |
SMA moški |
Dc -18 ghz |
1.25 |
|
|

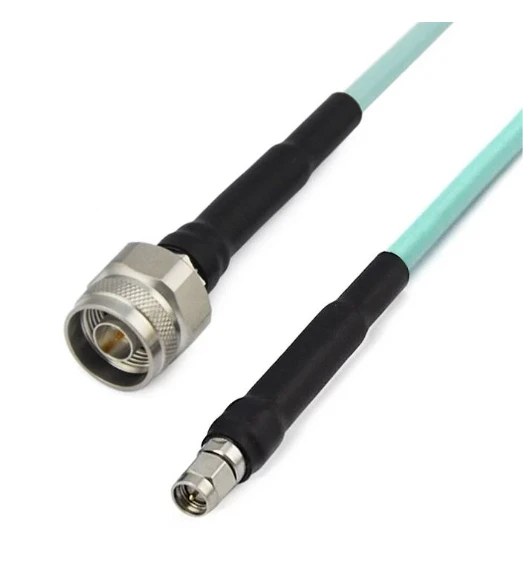

Fra 3- nmmm-xxx |
N moški |
SMA moški |
Dc -18 ghz |
1.25 |
|
|

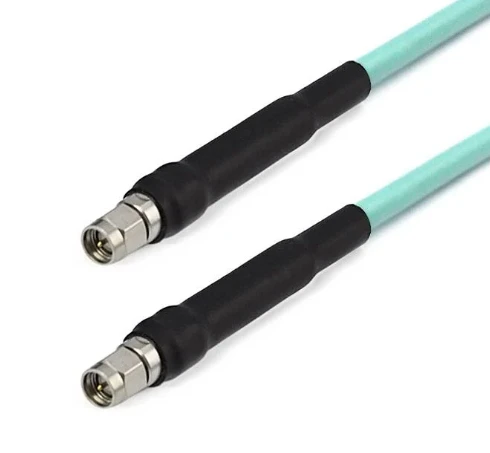

Fra 3- SMMSMM-XXX |
SMA moški |
SMA moški |
Dc -18 ghz |
1.25 |
|
|

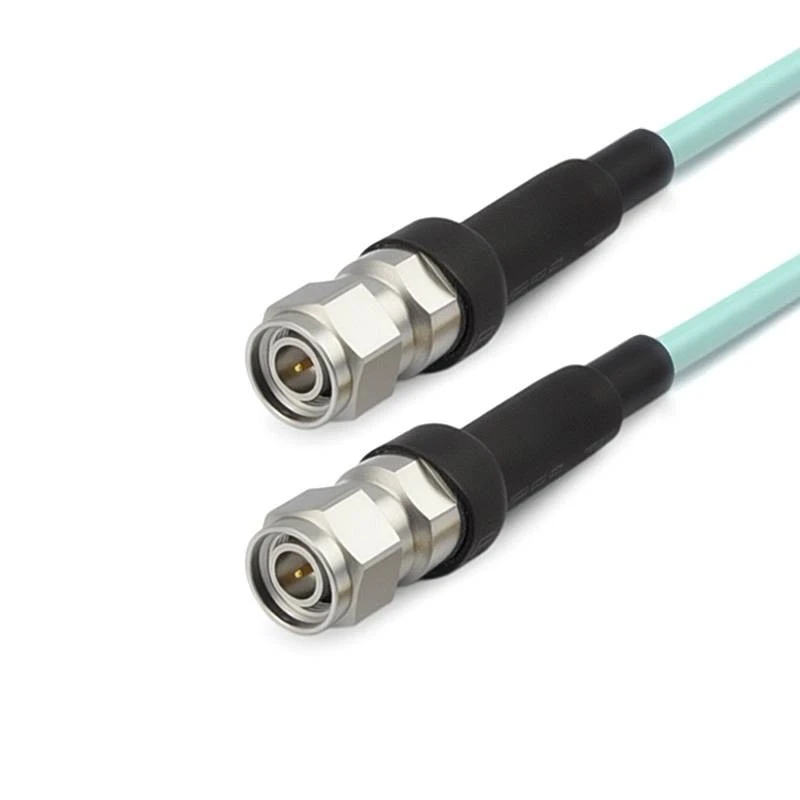

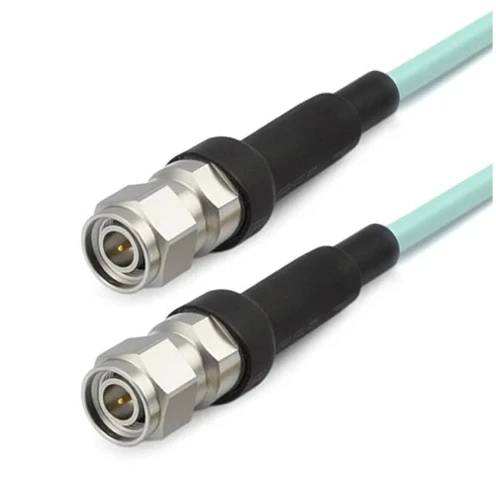

Fra 3- Tncmtncm-xxx |
TNC moški |
TNC moški |
Dc -18 ghz |
1.30 |
Priljubljena oznake: Stabilna serija z nizko izgubo, ZDA z nizko izgubo stabilne serije, dobavitelji, tovarna
Pošlji povpraševanje
Morda vam bo všeč tudi
