Vrste, zakaj imajo RF atenuatorji moški vhod in ženski izhod?

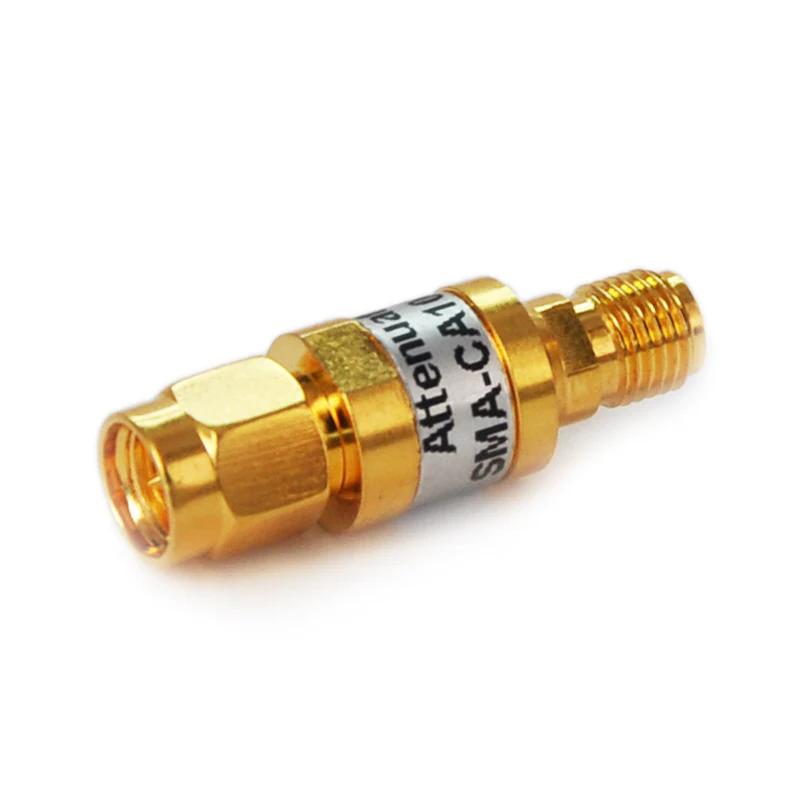

The main function of a radio frequency (RF) attenuator is to reduce signal power, and it is usually directly connected to signal sources such as RF generators and power amplifiers. RF attenuators typically adopt a design with a male connector for input and a female connector for output, which is related to factors such as connection stability, compatibility, industry standardization, and damage prevention. The details are as follows:

1. stabilnost povezave
Male connectors usually have a pin - type structure, while female connectors have a jack - type structure. This male - female connection method can provide a relatively stable connection effect. The pin of the male connector can be well embedded in the jack of the female connector, and it is not easy to loosen due to external forces, thus ensuring the stability of RF signal transmission and reducing signal attenuation and interference caused by poor Kontakt .

2. Združljivost in standardizacija industrijske opreme
V polju RF so viri signalov običajno opremljeni z ženskimi konektorji (kot so RF instrumenti in ojačevalniki) . Če ima atenuator moški vhod, ga lahko neposredno vstavite v vir signala brez dodatnih adapterjev in s tem zmanjšate izgubo povezave na največji obseg .
RF kabli imajo običajno moškega konektorja na enem koncu in ženski priključek na drugem koncu . Kot vmesna naprava mora atenuator v skladu s temi standardi .
Zato je mogoče atenuator z moškim vhodom neposredno povezati z ženskim izhodnim koncem vira signala, njegov izhodni konec pa se lahko enostavno poveže z drugimi RF naprav .

3. Zaščita RF preskusne opreme
Pogosta uporaba RF Atenutorjev je zaščita občutljive sprejemne opreme pred signali z visoko močjo . Poleg tega lahko za nekatere atenutorje z visoko natančnostjo zaščita izhodnega konektorja bolje zagotovi stabilnost izhoda signala in natančnost slabljenja .

Zmanjšanje dodatnih priključkov in izboljšanje celovitosti signala
Če je atenuator zasnovan z ženskimi konektorji tako za vhod kot za izhod, morajo uporabniki uporabiti dodatni moški do - moški, da ga povežejo z virom signala:

4. Dodatni adapterji bodo uvedli izgubo vstavitve .

Preveč priključnih točk lahko poveča odsev signala in napetost stoječega valovnega razmerja (VSWR) .

Ohlapne povezave lahko vplivajo na natančnost merjenja . Vendar pa je mogoče povezati atenuator z moškim vhodom in samico izhoda, kar zmanjša potrebo po dodatnih adapterjih in izboljša zanesljivost sistema .

5. polja aplikacij

Antenske ujemajoče se mreže

Brezžični komunikacijski sistemi za nadzor moči

Radarski in mikrovalovni sistemi

RF testiranje povezav

V teh aplikacijah RF naprave običajno sledijo standardiziranim specifikacijam žensk priključka, RF kabli pa imajo običajno moški priključek na enem koncu in ženski konektor na drugem koncu . zasnova atenuatorja z moškim vhodom in ženskim izhodom naredi bolj prilagodljivo in združljivo .
