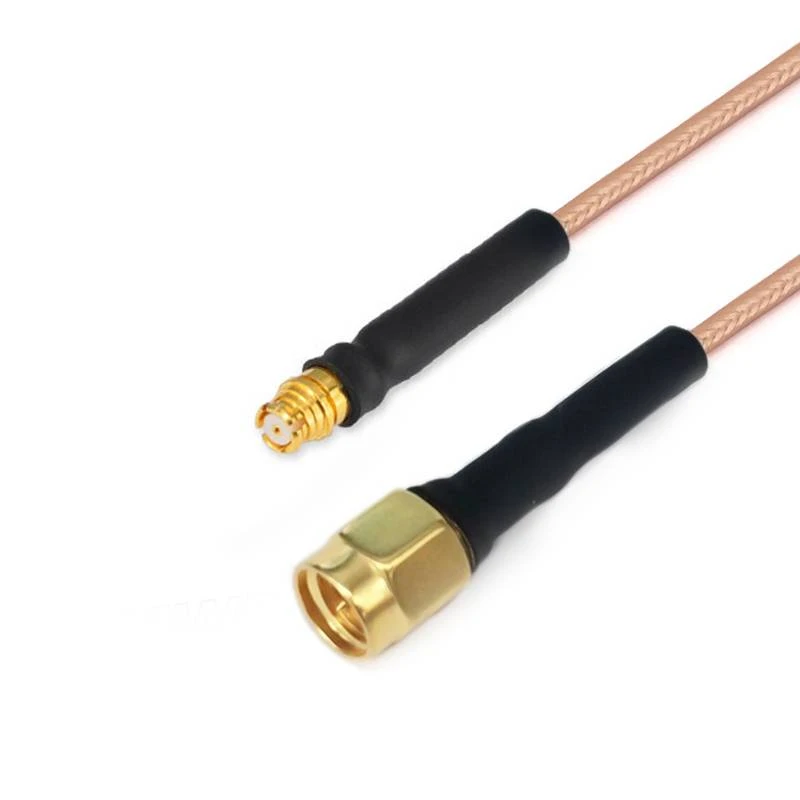

Kabelski sklopi serije RG
Sklopi nizkofrekvenčnih kablov RG serije (DC -3 GHz) so vrsta kabelskih komponent s specifičnimi scenariji zmogljivosti in aplikacije . Njihova frekvenčna pokritost jasno vključuje DC do 3GHz pasu, ki izpolnjuje različni zahteve za prenos signala v tem frekvenčnem območju .
Opis
Uvod izdelka
The RG series low-frequency cable assemblies (DC-3GHz) are a type of cable components with specific performance and application scenarios. Their frequency coverage clearly includes the DC to 3GHz band, meeting the diverse signal transmission requirements within this frequency range. Common RG series cables include models such as RG178, RG174, RG316 in RG 223.
RG -frekvenčni kabli FlexIRF imajo odlično imunost elektromagnetne motnje in dobra prilagodljivost . so lahke in imajo lastnosti, kot so visoka temperaturna upor, odpornost na vlago in korozijska upor .
Funkcije strukture izdelka
Notranji vodniki serije RG serije nizko frekvence so izdelani iz večkratnega srebra - prevlečenega bakrenega jekla (SCCS) .
Dielektrik:Ekstrudiran trdni politetrafluoroetilen (PTFE) . ptfe ima odlične električne izolacijske lastnosti, kemično stabilnost in visokotemperaturno odpornost, ki lahko učinkovito izolira vodnik iz zunanjega okolja in zmanjša uhajanje signala in moten
Ščit:Izdelano s srebrno prevlečenim bakrom (SPC) pletenje . Ta zaščitna plast učinkovito blokira zunanje elektromagnetne motnje, ki prodirajo v notranjost kabla, hkrati pa preprečujejo uhajanje notranje
Uporaba izdelkov
Polje industrijske elektronike:
Uporablja se za opremo za industrijsko avtomatizacijo, kot so visokofrekvenčni prenos signalov v senzorjih, industrijskih krmilnih sistemih in naprave za spremljanje, ki izpolnjujejo potrebe visoko natančnega nadzora in zajemanja podatkov v industrijskih okoljih .
Komunikacijsko polje:
Uporablja se za testiranje proizvodnje komunikacijskih naprav (kot so mobilni telefoni, moduli WiFi, GPS moduli, pa tudi signalna povezava med antenami in moduli .
Pomembne opombe
1. Za sklope kablov po meri dolžine po meri ne pozabite pustiti podatkov o dolžini na strani za nakup;
2. Vse kabelske sklope lahko zagotovite s faznimi pari ali skupinami; Če potrebujete kable, da se fazno ujemajo, nam pošljite e -pošto: sales@flexirf.com
Podatki o specifikaciji izdelka
|
Konfiguracija |
|
|
Vrsta priključka 1 |

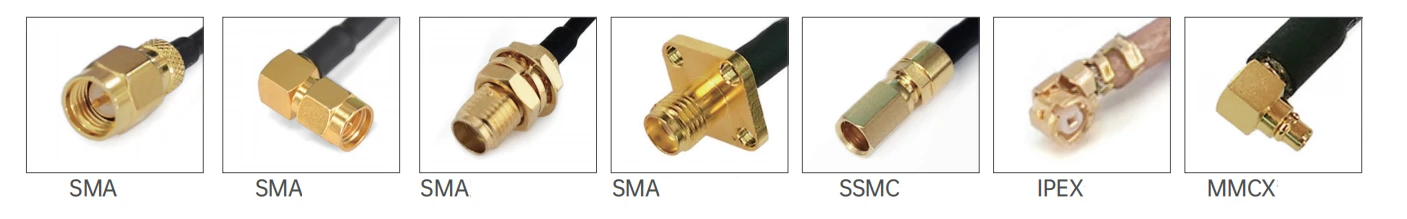

SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Impedanca priključka 1 |
50 ohmov |
|
Priključek 1 Polarnost |
Standardno |
|
Priključek 2 |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Impedanca priključka 2 |
50 ohmov |
|
Polarnost priključka 2 |
Standardno |
|
Način pritrditve priključka |
Nobenega |
|
Slog telesa priključka |
Ravni in desni kot |
|
Informacije o materialih |
|
|
Center stik |
Medeninasti pozlačeni, berilijev baker pozlačeni |
|
Zunanji stik |
Medeninasti pozlačeni, berilski baker pozlačeni, nerjavno jeklo pasivirano |
|
Telo |
Medeninasti pozlačeni, berilijev bakreni zlato, nerjavno jeklo pasivirano |
|
Dielektrični |
PTFE |
|
Okoljski podatki |
|
|
Temperaturno območje |
-40 stopnja do +165 |
|
2011/65/EU (ROHS) |
Skladno |
Vrsta izdelka
|
FRR3/RG316 RG SERIJI SESTAVE (3GHz) |
||||||
|
|
Strukturni premer materiala (mm) |
|||||
|
1 |
Notranji dirigent |
Srebrno obloženo bakreno jeklo |
7x0.17±0.05 |
|||
|
2 |
Izolator |
PTFE |
1.56±0.05 |
|||
|
3 |
Notranje zaščito |
Srebrno obložena bakrena žica |
1.95±0.05 |
|||
|
4 |
jakna |
FEP |
2.56±0.13 |
|||
| Slabljenje, moč (stanje testa pri 20 -stopinjski ravni morja) | |||||
|
Frekvenca (GHz) |
0.1 |
0.4 |
0.9 |
1.5 |
2.5 |
|
Slabljenje (DB/M) |
0.27 |
0.54 |
0.82 |
1.06 |
1.39 |
|
Moč (w) |
340 |
170 |
113 |
88 |
68 |
|
Električne in mehanske lastnosti |
|||||||
|
Frekvenca (GHz) |
Impedanca (ω) |
Hitrost prenosa |
Kapacitivnost |
Zaščita |
Delovna temperatura domet |
Minimalni polmer upogiba |
Delovna napetost |
|
3 |
50 |
70% |
94pf/m |
>70db |
-65 stopinja ~ +200 |
15 mm |
1200V |
|
Slika |
SKU |
Priključek 1 |
Priključek 2 |
Frekvenca |
Vrnitev izgube/VSWR |
|
|
FRR 3- SMMGPF-XXX |
SMA moški |
GPO samica |
Dc -3 ghz |
1.25 |
|
|

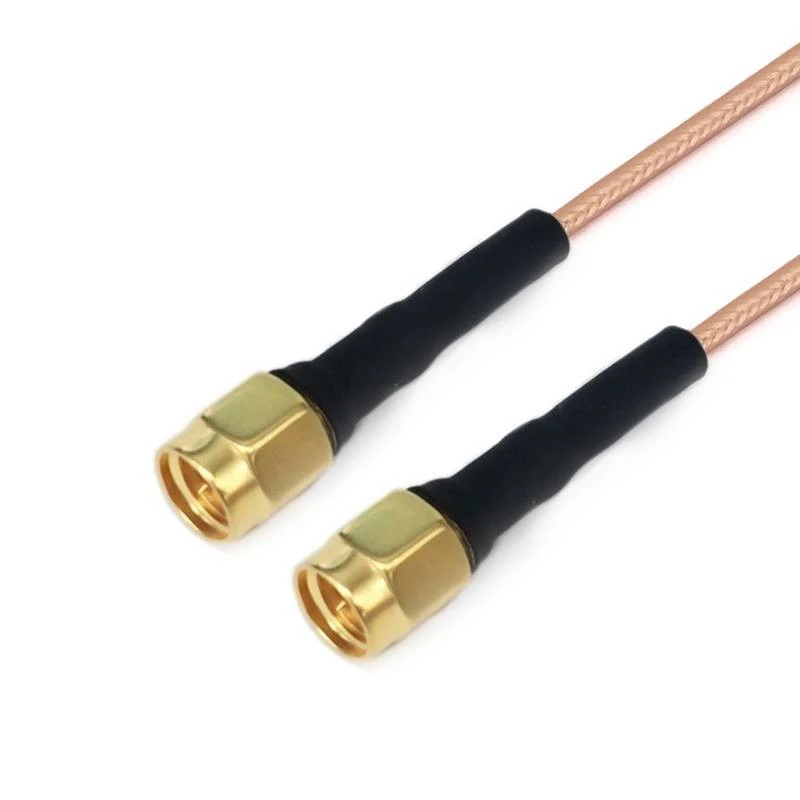

FRR 3- SMMSMM-XXX |
SMA moški |
SMA moški |
Dc -3 ghz |
1.25 |
| FRR8/RG178 RG SERIJI SESTAVE (3GHz) | ||||
|
|
Strukturni premer materiala (mm) |
|||
|
1 |
Notranji dirigent |
Srebrno obloženo bakreno jeklo |
7x0.102±0.05 |
|
|
2 |
Izolator |
PTFE |
0.86±0.05 |
|
|
3 |
Notranje zaščito |
Srebrno obložena bakrena žica |
1.30±0.05 |
|
|
4 |
jakna |
FEP |
1.86±0.13 |
|
| Slabljenje, moč (stanje testa pri 20 -stopinjski ravni morja) | |||||
|
Frekvenca (GHz) |
0.1 |
0.4 |
1 |
2 |
3 |
|
Slabljenje (DB/M) |
0.45 |
0.92 |
1.45 |
2.0 |
2.6 |
|
Moč (w) |
340 |
170 |
113 |
88 |
68 |
| Električne in mehanske lastnosti | |||||||
|
Frekvenca (GHz) |
Impedanca (ω) |
Hitrost prenosa |
Kapacitivnost |
Zaščita |
Delovna temperatura
|
Minimalni polmer upogiba |
Delovna napetost |
|
3 |
50 |
70% |
94pf/m |
>70db |
-65 stopinja ~ +200 |
10 mm |
750V |
|
Skupni modeli in tehnični kazalci
|
|||||
|
Slika |
SKU |
Priključek 1 |
Priključek 2 |
Frekvenca |
Vrnitev izgube/VSWR |
|
|

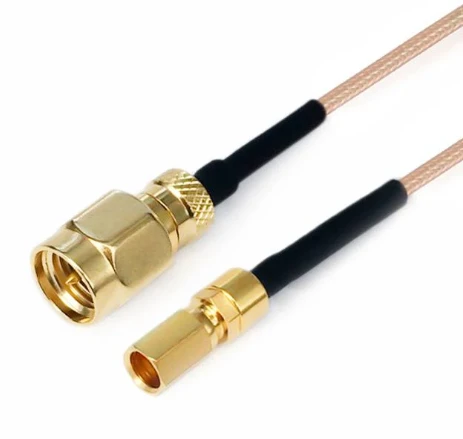

FRR 8- SMMSSMCF-XXX |
SMA moški |
SSMC ženska |
Dc -3 ghz |
1.25 |
|
|

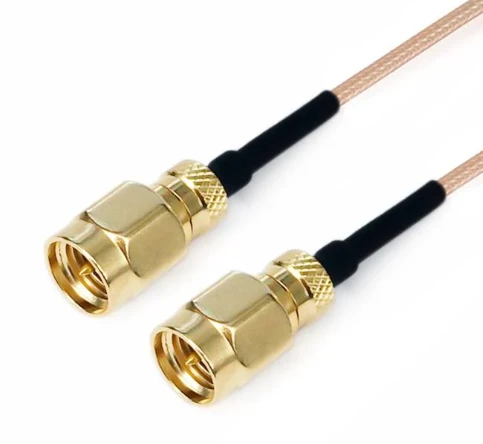

FRR 8- SMMSMM-XXX |
SMA moški |
SMA moški |
Dc -3 ghz |
1.25 |
|
|

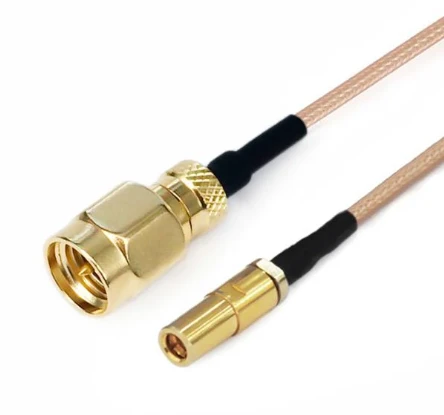

FRR 8- SMMSSMBF-XXX |
SMA moški |
Ssmbf |
Dc -3 ghz |
1.25 |
|
|

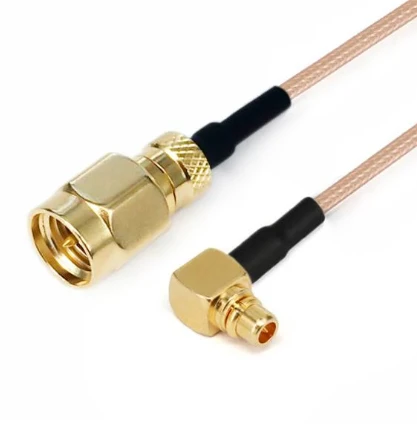

Frr 8- SMMMMCXWM-XXX |
SMA moški |
MMCX moški pravi kot |
Dc -3 ghz |
1.30 |
|
|

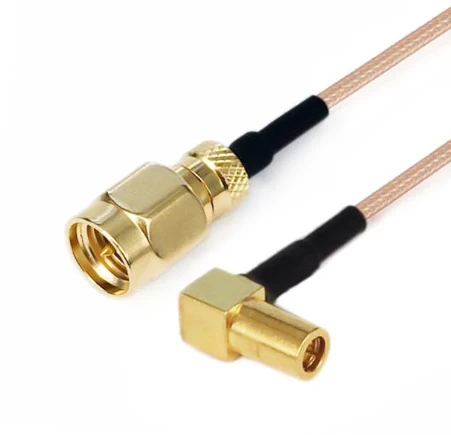

Frr 8- SMMSSMBWF-XXX |
SMA moški |
SSMB ženski pravi kot |
Dc -3 ghz |
1.30 |
|
|

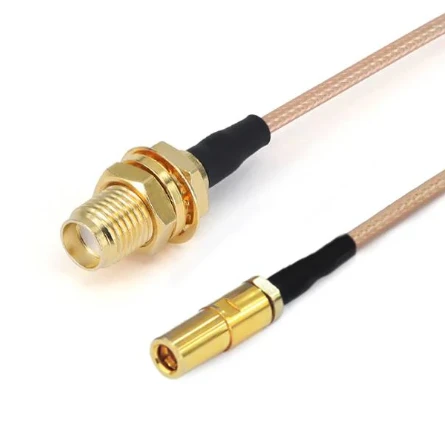

Frr 8- Smyfssmbf-xxx |
SMA ženska pregrada |
SSMB ženska |
Dc -3 ghz |
1.30 |
|
|

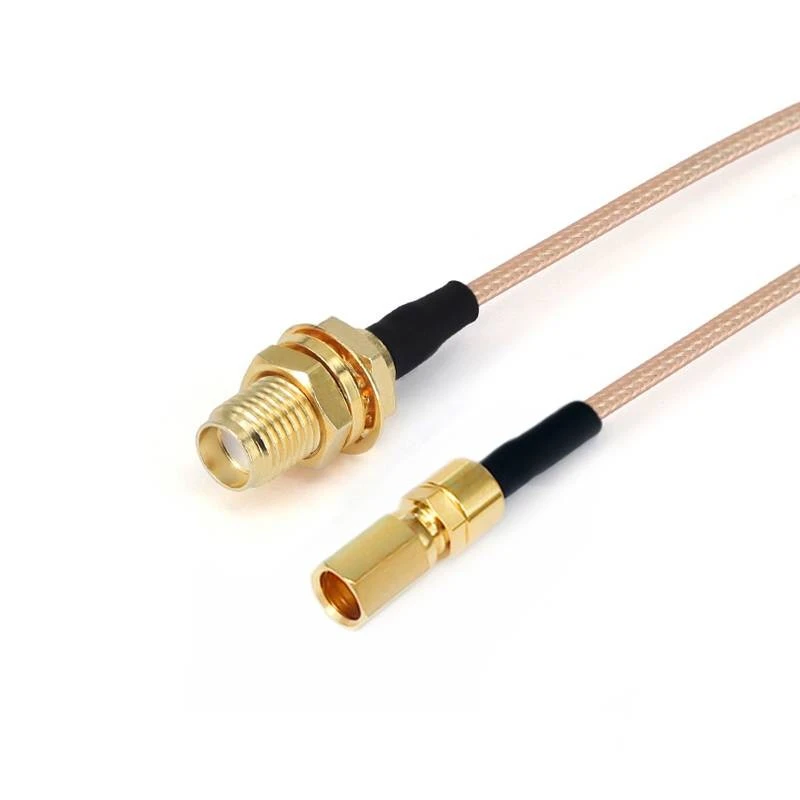

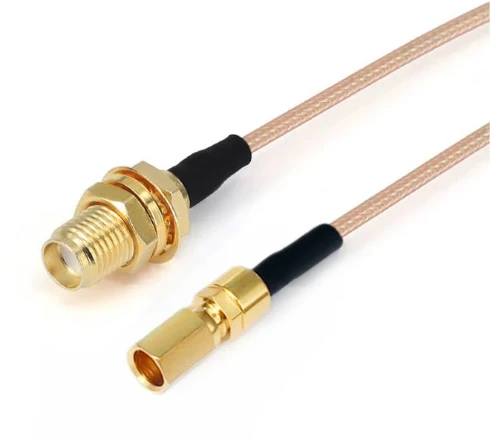

Frr 8- Smyfssmcf-xxx |
SMA ženska pregrada |
SSMC ženska |
Dc -3 ghz |
1.30 |
|
|

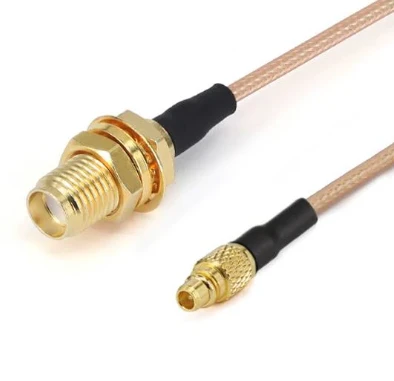

FRR 8- SMYFMMCXM-XXX |
SMA ženska pregrada |
MMCX moški |
Dc -3 ghz |
1.30 |
|
|

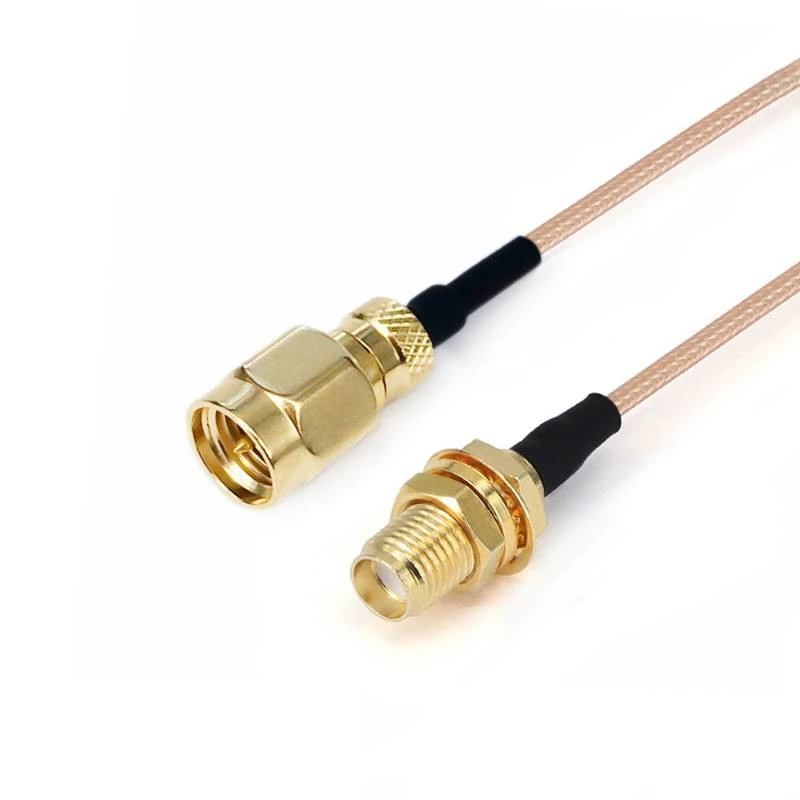

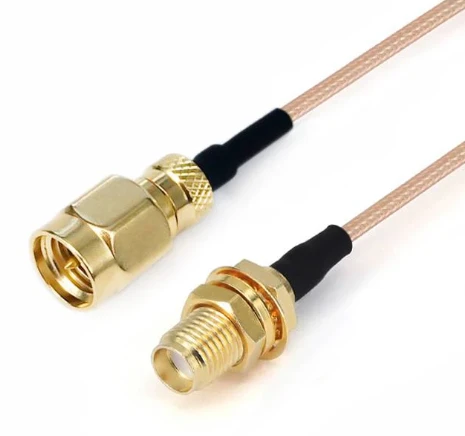

FRR 8- SMMSMYF-XXX |
SMA moški |
SMA ženska pregrada |
Dc -3 ghz |
1.30 |
|
|

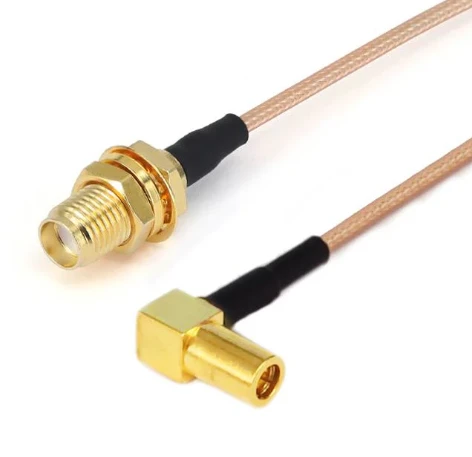

Frr 8- Smyfssmbwf-xxx |
SMA ženska pregrada |
SSMB ženski pravi kot |
Dc -3 ghz |
1.30 |
|
|

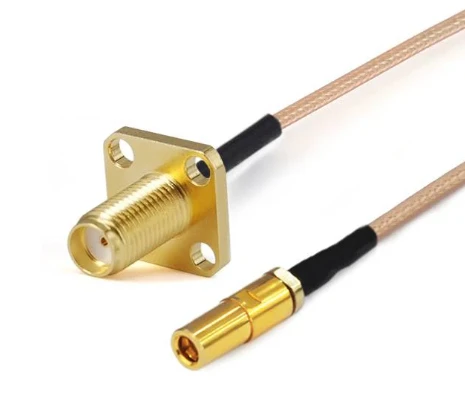

FRR 8- SMFFSSMBF-XXX |
SMA samica s 4 luknjo prirobnice |
SSMB ženska |
Dc -3 ghz |
1.30 |
|
|

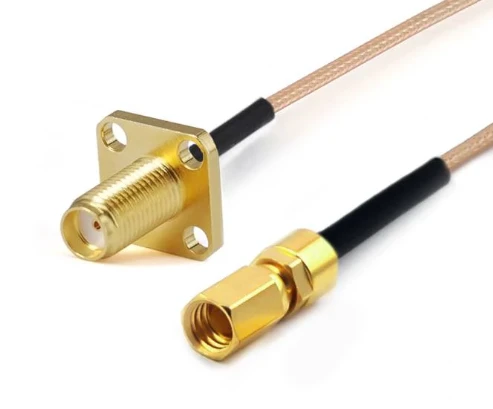

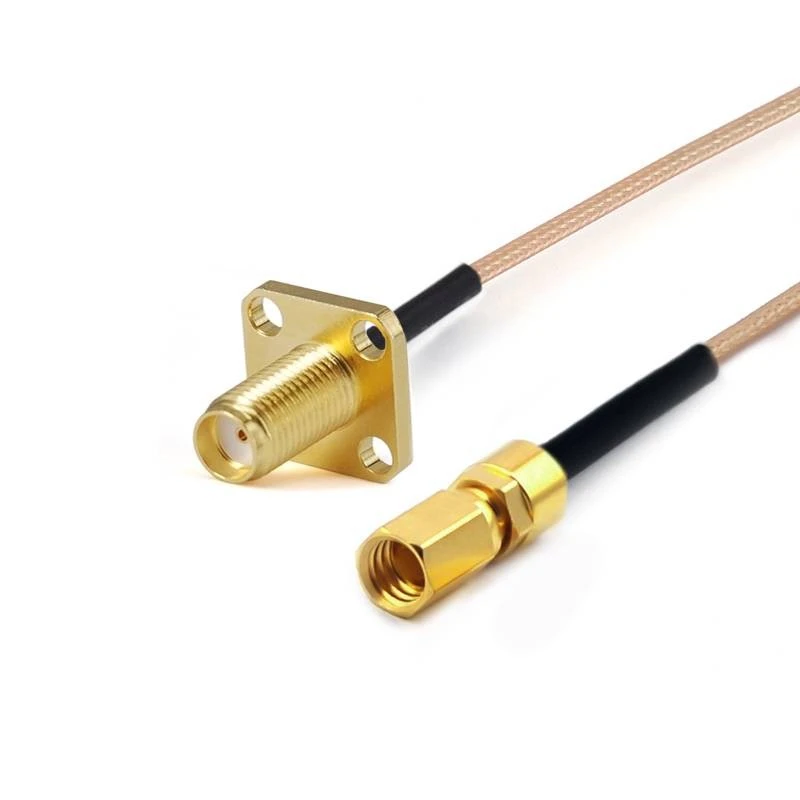

Frr 8- Smffssmcf-xxx |
SMA samica s 4 luknjo prirobnice |
SSMC ženska |
Dc -3 ghz |
1.30 |
|
|

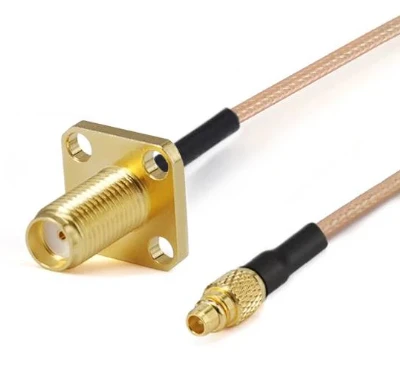

FRR 8- SMFFMMCXM-XXX |
SMA samica s 4 luknjo prirobnice |
MMCX moški |
Dc -3 ghz |
1.30 |
|
|

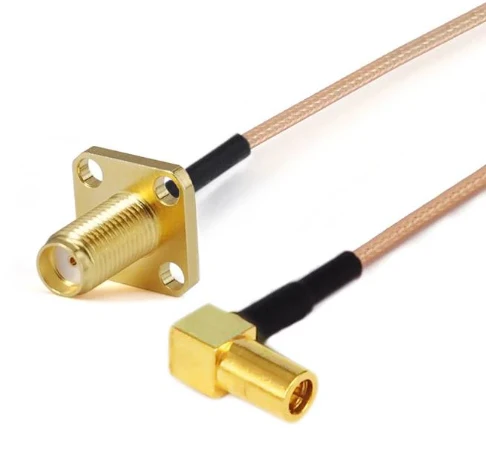

FRR 8- SMFFSSMBWF-XXX |
SMA samica s 4 luknjo prirobnice |
SSMB ženski pravi kot |
Dc -3 ghz |
1.30 |
|
|

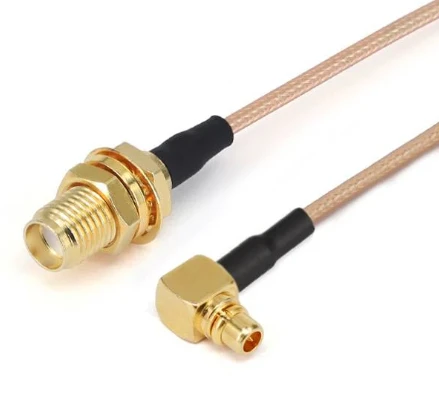

FRR 8- SMYFMMCXWM-XXX |
SMA ženska pregrada |
MMCX moški pravi kot |
Dc -3 ghz |
1.30 |
|
|

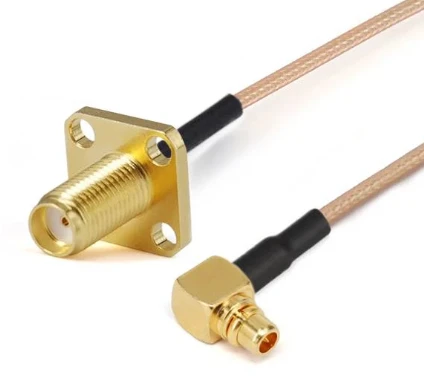

Frr 8- SMFFMMCXWM-XXX |
SMA samica s 4 luknjo prirobnice |
MMCX moški pravi kot |
Dc -3 ghz |
1.30 |
