Kako izbrati ojačevalnik z nizkim hrupom (LNA)



Izbira ojačevalnika z nizkim hrupom (LNA) je ključni korak pri oblikovanju radiofrekvenčnih (RF)/mikrovalovnih sistemov, kot so komunikacijski sprejemniki, radarji, satelitske povezave ali senzorji IoT . Ti sistemi morajo povečati šibke signale, hkrati pa se minimizirajo s ključnimi zahtevami, ki jih je treba povečati med ključnimi in indicirati. Sistem . spodaj je vodnik po korakih za izbiro LNA, zajema ključne parametre, upoštevanje aplikacij in praktične operativne korake .

1. temeljna načela LNA

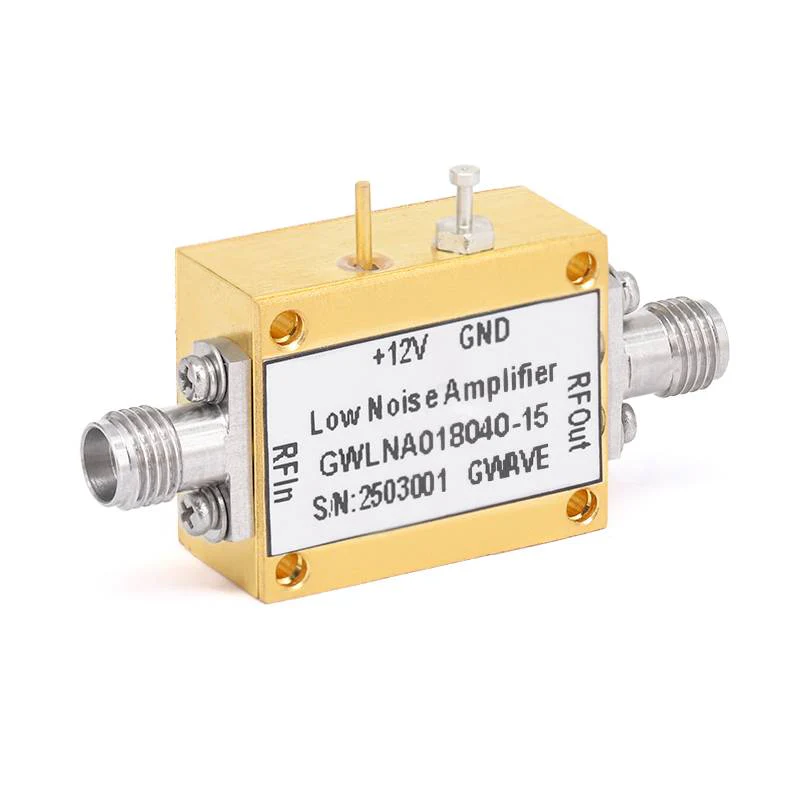

LNA je prva aktivna komponenta v sprejemni verigi, ki je odgovorna za povečanje šibkih vhodnih signalov (na primer tistih iz antene), medtem ko uvaja najmanj količine hrupa . Njegova uspešnost neposredno vpliva signali .



2. indikatorji parametrov ključa

a) Slika hrupa (NF): Meri, v kolikšni meri LNA vnese hrup v signal, pri čemer je enota decibela (db) . formula izračuna je razmerje med vhodnim razmerjem med signalom in šumom do izhodnega razmerja signala in šume Sprejemniki z visoko občutljivostjo (na primer satelitska komunikacijska in radijska astronomska oprema) .



b) Dobiček: Definition: The ratio of output power to input power, in dB. It amplifies weak signals to a level usable by subsequent stages (such as mixers and ADCs). Sufficient gain ensures that the signal strength is enough to overcome the noise of downstream components. However, excessively high gain may cause saturation of subsequent stopnje .



c) Frekvenčno območje: Frekvenčni interval, v katerem LNA deluje v določeni zmogljivosti (hrup, slika, dobiček, linearnost) se giblje .



d) Linearnost: Meri sposobnost, da se upirajo intermodulacijski izkrivljanju (IMD), ki ga povzročajo močni interferenčni signali . višji kot je IP3 (v dbm), boljša je linearnost .



1DB kompresijska točka (P1DB): vhodna moč, ko dobiček LNA pade za 1 dB, kar odraža sposobnost LNA, da obdelajo velike signale brez izkrivljanja . To je ključnega pomena v okoljih z močnimi motnjami (na primer Urban RF okolja) .} slaba linearnost lahko privede do intermodulacije, ki bi lahko pozno pozno, ki bi lahko prisvojila, da bi lahko postitorstvo s 5} s 5} s 5}} s 5}} s 5}}} slabimi linearnost lahko prisvojite, da bi lahko pozno motenje, ki jih lahko pozno pozno, ki bi lahko prisvojila shodno linearnost, ki bi lahko prisvojila, da bi lahko postitaval s 5}}}}} slaba linearnost.



e) Poraba energije: The DC power required for the LNA to operate (in mW or W), usually expressed by the supply voltage (Vcc) and current (Icc). It is crucial for battery-powered devices (such as IoT sensors and wearable devices). A balance must be struck between performance and power consumption requirements to avoid being too large or too small.



3. Pogoste napake, ki se jih je treba izogniti pri izbiri LNA

Ignoriranje ujemanja impedance: Slabo ujemanje lahko izravna prednosti nizke številke hrupa - zagotovite, da je LNA zasnovana za 50 Ω ali doda zunanje ujemajoče se omrežje .

Zanemarjanje linearnosti v močnih interferenčnih okoljih: LNA z nizko hrupno figuro, vendar slab IP3 ne bo uspel pod močnimi motnjami .

Prednostno povečanje nad hrupom: visok dobiček, če se ne ujema z nizkim hrupom, bo povečal hrup, ki ga je vnesel sama LNA, ki je zapravljanje moči .



Z oceno teh parametrov po sistemu in njihovo poravnavo s sistemskimi zahtevami lahko izberete LNA, ki je optimalna glede na občutljivost, zanesljivost in stroške .
