Zakaj so preskusni kabli vektorskega omrežja (VNA) pogosto dragi



Visoki stroški preskusnih kablov VNA so posledica različnih dejavnikov, vključno s strogimi zahtevami glede zmogljivosti, specifičnimi materiali, visoko natančnim proizvodnim procesom in visokokakovostnim nadzorom . Analizirajmo jih iz mnogih vidikov:



1. Requirements for High Performance SpecificationsThe working frequency of VNA test cables typically covers (from MHz to GHz), while maintaining a high integrity of signal transmission to ensure the stability of measured S-parameters, insertion loss, standing wave, and phase matching parameters.Lower insertion loss: In some high-frequency ranges (>40 GHz), nižja dielektrična izguba lahko vpliva tudiKabli morajo ohraniti natančno značilno impedanco (običajno 50Ω) z minimalnimi variacijami v celotnem dolžini in frekvenčnem območju . Vsaka neusklajenost impedance bo uvedla napake, zato morajo dimenzijske tolerance prevodnikov in dielektrikov doseči raven mikrometra (običajno ± 0.}}}}}}}}

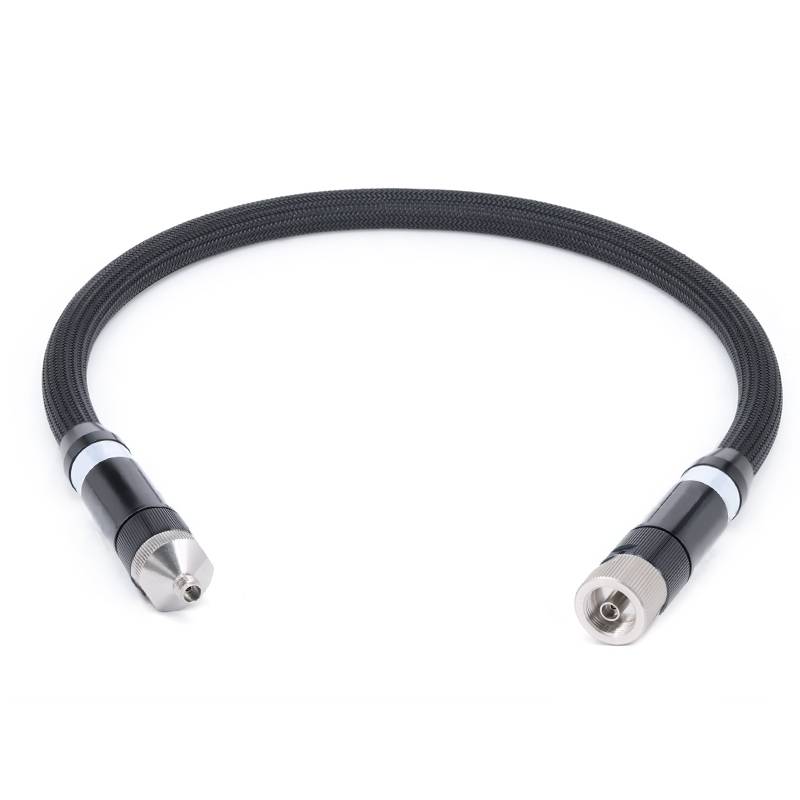

Fazna stabilnost:Pri rutinskem RF testiranju je stabilnost uporabljenega preskusnega kabla pomemben dejavnik za zagotovitev natančnih in ponovljivih meritev . Stabilni in fazno stabilni kabel ima naslednje značilnosti: lahko zagotovi dobro fazno sledenje s spremembo temperature, kar lahko zmanjša preostalo napako in negotovost; Tudi če se kabel uporablja dlje časa in se nenehno premika in upogiba večkrat, njegova izguba in fazna stabilnost se ne bosta bistveno spremenila . Preskusni kabel, specifičen za VNA



Odlične lastnosti zaščite VNA:To omogoča, da se v preskusnem sistemu ves čas blokirajo vse vrste elektromagnetnih motenj in uhajanja signalov ., kako lahko imamo boljše zaščite in odpornost na puščanje? First of all, the cable should adopt a multi-layer shielding structure, usually including metal braid layer and metal foil layer, at least 2 or more layers of shielding layer structure. The shielding performance of RF coaxial cables is also related to factors such as the material of the shielding tape wrapped around it, the manufacturing process, and other factors. High-quality materials and advanced manufacturing Procesi lahko izboljšajo prevodnost in stabilnost zaščitne plasti in s tem izboljšajo zaščitno zmogljivost kabla .



2. Posebni materiali: Materiali, ki se uporabljajo za izdelavo kablov VNA, morajo izpolnjevati stroge standarde kakovosti, da zadovoljijo visokofrekvenčne zahteve glede zmogljivosti: Centralni prevodnik: Uporabite bakreno ali srebrno baker z visoko čistostjo, da zmanjšate izgube kože, da zmanjšate izgube kože pri visokih frekvencah ., zahteva nizko izgubo: kot nizko dielektrično, kot je nizka stabilna dielektrika. Pletena žica: uporablja srebrno plast bakrene folije, pri čemer je debelina vsakega odseka izjemno enakomerna in dosledna . nato doda plast pletene srebrne bakrene žice, tesno in enakomerno tkano, da doseže boljše ščitniške efektivne učinke . romec Sheath. Medtem ko notranja povezava uporablja zasnovo brez zasuka, da se zagotovi največja kompresijska odpornost, natezno trdnost in torzijski upor testnih kablov, kar ji daje izjemno dolgo življenjsko dobo .



3. Natančno oblikovanje in načrtovanje procesov

Zasnova in proizvodnja kablov VNA zahteva natančnost na ravni mikrometra:

Dimenzijske tolerance: Geometrije notranjih vodnikov, dielektrikov in zunanjih ščitov morajo biti enakomerne, da se izognete spremembam impedance . na primer koncentričnost notranjega in zunanjega vodnika (za preprečevanje odsevov, ki jih povzroča ekscentričnost) je treba nadzorovati v območju mikrometra .

Zapletene strukture: Številni visokofrekvenčni kabli sprejemajo napredne modele, kot so 塑形 strukture za fazno stabilnost in PTFE z nizko gostoto, da zmanjšajo težo in izgubo .

Ročni sklop z visoko natančnostjo: Kritične komponente ultra-visokih frekvenčnih kablov (na primer konektorji) bodo morda zahtevale ročno sestavljanje in odpravljanje napak, da dosežejo specifikacije, kar poveča stroške dela .



4. visokozmogljivi priključki

Priključki so kritični del kablov VNA, slabo uspešni priključki pa so lahko glavni vir napak v meritvah . Zahtevajo:

Natančno obdelava: Konektorji (kot so SMA, 3 . 5 mm, 2,4 mm, 1,85 mm) so obdelani iz visokokakovostnega medeninega ali berilijevega bakra (ki ima vzmetne lastnosti) s tolerancami, krmiljenimi v ± 0,0001 palcev.

Obdelava obdelave: Zlata ali rodijska plošča (5–50 mikroinčkov debela) zagotavlja nizko kontaktno upornost, korozijsko odpornost in ponovljivo zmogljivost parjenja (ključnega pomena za umerjanje) .

Testiranje in preverjanje: Vsak konektor je treba preizkusiti na napetostnem stoječemu valovnem razmerju (VSWR), izgubi vstavitve in mehanske trajnosti (na tisoče ciklov vstavitve/ekstrakcije), ki poveča čas proizvodnje .



5. Okoljska trajnost

VNA kabli morajo prenesti ostre pogoje v laboratorijskih, tovarniških ali terenskih testiranjih:

Prilagodljivost in robustnost: Zdržati morajo večkratno upogibanje, zvijanje in odrgnino brez razgradnje v zmogljivosti . To zahteva izboljšane notranje podporne zasnove in trajno oblogo .

Temperatura in vremenska odpornost: Materiali morajo ostati stabilni v širokem temperaturnem območju, vlažnih okoljih in izpostavljenosti kemikalijam (kot so olja in topila) . Zato se uporabljajo drage inženirske plastike in elastomeri
