Sonde za umerjanje: podroben vodnik od priprave do vzdrževanja

Klibracijski kompleti za sonde so kritična orodja pri visokofrekvenčnih elektronskih testiranjih (kot so RF, mikrovalovna, milimeter-vala in terahertz aplikacije) . Odpravljajo sistematične napake, ki jih uvajajo testne sonde, kabele in priključke, ki so natančne meritve naprav, ki so te konjsete, ki so te konjsete, ki so te kmete. impedanca, s-parametri in izguba vstavitve . spodaj je obsežen vodnik, ki pokriva vse, od priprave do vzdrževanja .

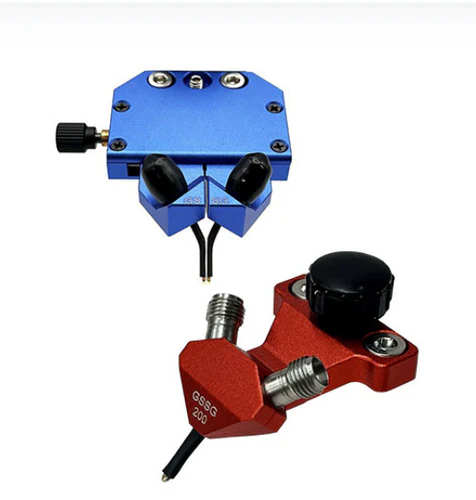

1. Razumevanje vloge kompletov za umerjanje sonde

Sončni kalibracijski kompleti so sestavljeni iz natančno-osnovnih standardov (e . g ., kratki, odprti, obremenitve, odbojni, odsevni in daljnovodni standardi), zasnovani za karakterizacijo in odpravljanje napak v testnih sistemih, ki temeljijo na sondi ., vključujejo:: Te napake vključujejo::



Napake v odsevu: Ki jih povzroča neusklajenost impedance v sondah, kablih ali priključkih .

Napake pri prenosu: Slabljenje ali fazne premike v signalni poti .

Napake, povezane s stikom: Slab električni stik med sondami in DUT ali kalibracijskimi standardi .



Z merjenjem teh znanih standardov testni sistemi (E . g ., vektorski omrežni analizatorji, vnas) izračunajo model napake, ki se nato uporabi za odpravljanje naslednjih meritev DUT .

2. Postavljanje temeljev za natančno umerjanje

2.1 Nadzor nad testnim okoljem

Temperatura in vlaga: Izvedite kalibracijo v stabilnem okolju (običajno 23 stopinj ± 2 stopinj s 45–55% relativno vlažnostjo) . Temperaturna nihanja povzročajo širitev ali krčenje materiala, kar spremeni električne lastnosti sonde in standarde .

Čistoča: Delajte na območju brez prahu . onesnaževalce (prah, olja, ostanki toka) na nasvetih sonde ali kalibracijski standardi poslabšajo električno kakovost stika in uvedejo merilni hrup .

2.2 Pregled opreme

Sonde: Preverite fizično poškodbo (E . g ., upognjene nasvete, obrabljeni stiki) ali kontaminacija . Nežno čistimo z uporabo stisnjenega zraka ali brezvezov, navlaženih z izopropil alkoholom .

Kabli in konektorji: Preverite koaksialne kable glede nalete ali škode; Prepričajte se, da so priključki čisti in pravilno parjeni, da preprečite izgubo signala .

Kalibracijski kompleti: Preverite, ali so standardi nepoškodovani (E . g ., brez prask na površinah obremenitev, brez upognjenih zatičev v standardih) .

2.3 Nastavitev sistema

Moč na VNA in preskusnem sistemu vsaj 30 minut pred umerjanjem, da se komponente lahko dosežejo toplotna stabilnost .

Povežite sonde z VNA prek kablov in tako zagotovite tesne (vendar ne pretirano zategnjene) povezave, da preprečite uhajanje signala .

3. Izbira ustrezne metode kalibracije

Sondi kalibracijski kompleti podpirajo več metod, izbranih na podlagi frekvenčnega območja, tipa sonde (E . g ., GSG, SG) in DUT Geometry:



Metoda	Ključni standardi	Frekvenčno območje	Idealne aplikacije
Solt	Kratek, odprt, obremenitev, skozi	DC - 18 GHz	Koaksialne sonde, ravninske strukture (PCB)
Trl	THRU, RAZPOLNITI, LINE	10 GHz --110 GHz	Visokofrekvenčne, ne-koaksialne strukture (E . g ., valovniki, mikrostrips)
Lrm	Linija, odsev, ujemanje	1 GHz - 40 GHz	Uravnotežene sonde, asimetrične strukture

4. Podrobni koraki kalibracije

4.1 MONTRIJA KALIBRACIJSKI standardi

Zavarujte substrat kalibracijskega kompleta (E . g ., alumina, kremen) na stabilno delovno mizo in ga poravnajte s pozicioniranjem sonde . Prepričajte se

4.2 Pravilno pozicioniranje

Uporabite mikroskop za poravnavo nasvetov sonde z blazinicami kalibracijskih standardov (e . g ., kratke ploščice, odprte ploščice) .

Acyer Acction, enakomeren tlak, da zagotovite dober električni stik brez poškodb standardov ali sonde . Prekomerni tlak deformira blazinice, medtem ko nezadostni tlak povzroči prekinitvene povezave .

4.3 Izvajanje kalibracije prek VNA

Zaženite kalibracijsko programsko opremo VNA in izberite izbrano metodo (E . g ., Solt) .

Sledite pozivom za zaporedno merjenje vsakega standarda:

Kratek: Teoretično popoln kratek (0 ω) za označevanje odseva na konici sonde .

Odprt: Struktura z neskončno impedanco (E . g ., zračna vrzel) za merjenje obrobnih polj .

Obremenitev: 50 Ω obremenitev za kalibracijo za izgubo signala .

Do: Neposredna povezava med sondo pari za umerjanje prenosnih poti .

VNA izračuna izraze napake (e . g ., sledenje odsevu, sledenje prenosa, izolacija) in jih shrani za popravljanje v realnem času .

5. pogoste napake, ki se jim je treba izogniti

Zanemarjanje okoljskih dejavnikov: Kalibriranje v slabo prezračevanih ali visokotemperaturnih okoljih povzroči toplotni premik .

Umazani standardi ali sonde: Kontaminanti delujejo kot parazitski upori/kondenzatorji, izkrivljajoči rezultati .

Prekomerni tlak sonde: Poškodbe nasvetov in standardnih blazinic, kar vodi do trajnih napak .

Zaključek

Pravilna uporaba kalibracijskih kompletov sonde je ključnega pomena za zanesljivo elektronsko testiranje . z upoštevanjem strogih protokolov pripravljanja, izbiro ustreznih metod, izvajanjem natančnih korakov kalibracije in ohranjanjem standardov, inženirji zagotavljajo natančno meritev, ki jih natančno odražajo značilnosti DUT za oblikovanje RF, mikrovalovne in mikrovalovne device
