Razlike in povezave med RF obtočnimi in RF izolatorji

Načelo delovanja:

RF krožnika:

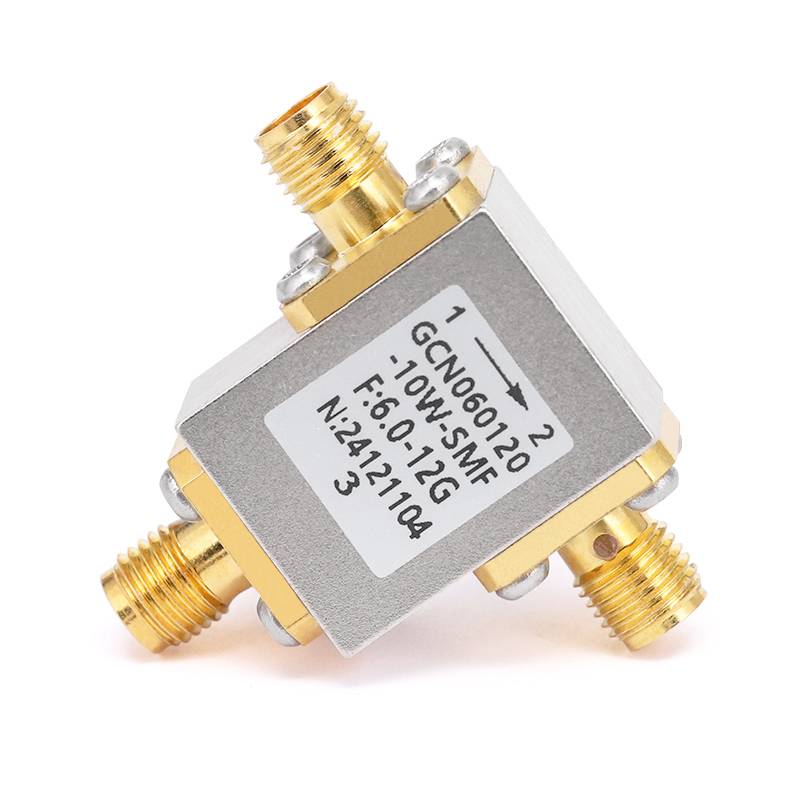

Cirkulator je tri-pristaniška (ali več) naprava, ki usmerja RF signale v določeno smer med vrati . zagotavlja, da signali pretakajo iz enega vrat v drugo v določeno smer .

The circulator works based on the nonlinear effects of magnetic materials. It typically consists of a rotating non-linear material coupled to a magnetic field. In a three-port circulator, the signal from Port 1 goes to Port 2, Port 2's signal goes to Port 3, and Port 3's signal is routed back to Port 1.

RF izolator:

Isolator je običajno naprava z dvema pristaniščema, ki omogoča, da signal pretaka iz enega vrat v drugega, medtem ko blokira kateri koli signal, da se vrne v prvotni vir .

Podobno kot obtok tudi izolator uporablja magnetne materiale za svoje delovanje, vendar ima samo dva vrata . izolator preprečuje pretok povratnega signala, izolira vir iz vseh odsevnih signalov, ki bi lahko povzročili poškodbe ali motnje .



Ključno načelo delovanja: magnetni materiali

Obe napravi vzhajataferomagnetni materiali(E . g ., ferit) pod statičnim magnetnim poljem . Magnetno polje povzročinereciprokalno širjenjeod RF signalov, pomeni vedenje signala, ko potujete naprej vs vs . nazaj . Ta ne-reciprocity omogoča:

Krožniki za usmerjanje signalov zaporedno med vrati .

Izolatorji za zatiranje povratnih signalov (visoko slabljenje v obratni smeri, nizka izguba v smeri naprej) .



Praktične aplikacije: primeri uporabe v resničnem svetu

Krožniki:

V radarskih sistemih ločijo prenos in prejeti signale (oddajnik → antena → sprejemnik brez motenj) .

V komunikacijskih omrežjih omogočajo dvosmerni pretok signala po enem kanalu (E . g ., razdelite signale Uplink/DownLink) .

Izolatorji:

Zaščitite RF ojačevalnike tako, da blokirajo odsevno moč pred neusklajenimi obremenitvami (e . g ., antene z različno impedanco) .

Stabilizirajte oscilatorje s preprečevanjem vlečenja frekvence, ki jih povzročajo odboji obremenitve .



.
