Razlike med uporabo diode PIN za krmiljenje napetosti in uporabo d-sub-9- pin vmesnika za nadzor mehanskega stikala RF

Razlike med uporabo diode PIN za nadzor napetosti in uporabo D-sub-Sub 9- pin vmesnika za nadzor mehanskega stikala RF se odražajo v več vidikih, vključno z delovnimi načeli, kazalniki uspešnosti in praktičnimi aplikacijami . Tu je podrobna analiza:



1. delovna načela

PIN Diode Control:
Pin dioda je polprevodniška naprava s pin strukturo . modulira prenos RF signalov s spreminjanjem prevodnosti intrinzične (i) plasti skozi napetost pristranskosti dc .

Naprej pristranskost: Zmanjša upor plasti I, kar omogoča, da se RF signali prenašajo z minimalno izgubo .

Povratna pristranskost: Razširi območje izčrpavanja in blokira RF signale .
To elektronsko stikalo je trdno stanje, ki dosega hitrosti preklopa z nanosekund na mikrosekund, odvisno od ravni napetosti .

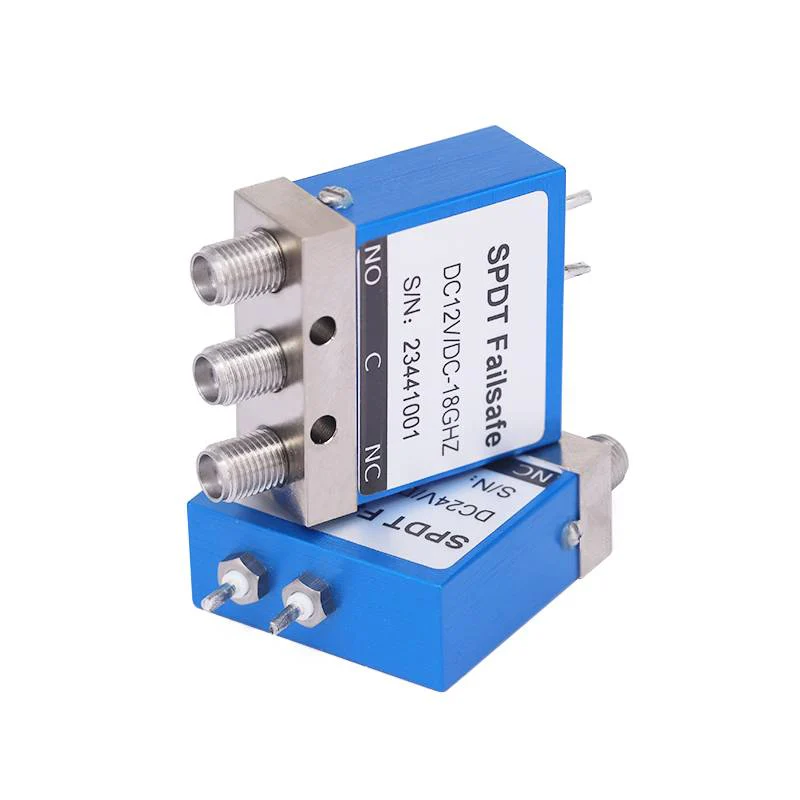

D-sub 9- pin + mehansko stikalo:
D-Sub 9- pin vmesnik (na primer priključek DE -9) običajno prenaša digitalne krmilne signale (e . g ., logika ttl), da poganja mehansko stikalo RF . stikala s stikali signala RF, ki se stikajo v stikalu s pomočjo fizično stikala RF, ki se stikajo s stikali RF RF, ki se stikajo s pomočjo fizičnega stikala RF, ki stikajo RF RF, ki se stikajo s pomočjo signala, ki se gibljejo v stikalu s pomočjo fizičnega stikala RF, stikala RF, ki stikajo RF RF SIGNALSKE RF SIKLATI RF SKLASI Pogonski vezje (na primer rele ali tranzistor) za pretvorbo logičnih signalov z nizko močjo v mehansko gibanje .



2. Kazalniki uspešnosti

Hitrost preklopa
Pin diode imajo hitrost preklopa nanosekund na mikrosekunde, primerne za visokofrekvenčne aplikacije, kot sta 5G in radar;
Zaradi fizičnega gibanja mehanska stikala delujejo s hitrostjo milisekund in niso primerna za hitro preklapljanje signala .

Izguba vstavitve in izolacija

Pin diode: Izguba vstavljanja je običajno 0 . 5–2 dB v stanju, odvisno od frekvence in pristranskosti . izolacija je 20–60 dB v obratni pristranskosti, vendar se pri visoki frekvenci zmanjša . lahko nelinearnost diod za pin ustvari harmoniko.

D-Sub 9- pin + mehanska stikala: Izguba vstavitve je izjemno nizka (0 . 1–1 . 5 dB) nad širokim frekvenčnim pasom . Izolacija je odlična (60–100 dB), kar je ključnega pomena za visoko moč ali občutljive sprejemnike. Zaradi čisto mehanskega delovanja ni harmoničnega popačenja.



3. zmogljivost upravljanja z močjo

Pin diode lahko v impulznih aplikacijah (na primer radar) prenesejo do kilovatov moči z ustreznim toplotnim upravljanjem, vendar je njihova moč neprekinjenega vala omejena s samogrevanjem .
Mehanska stikala dobro delujejo v scenarijih neprekinjenih valov z visoko močjo (na primer oddajni oddajniki) z nazivno močjo do več deset kilovatov .



4. Zanesljivost in življenjska doba

Pin diode:
Nimajo gibljivih delov, lahko dosežejo več kot 10^9 operacij in imajo močno vibracijsko upornost .
Dovzetni so za toplotni stres, njihova življenjska doba pa je odvisna od delovnega cikla in hladilnih pogojev .

Mehanska stikala:
Njihova življenjska doba je omejena (10^5–10^6 operacij) zaradi kontaktne obrabe .
So občutljivi na fizične šoke in vibracije, kar zmanjšuje njihovo zanesljivost v težkih okoljih .
