Struktura plošče PCB

Struktura plošče PCB vključuje predvsem različne strukture plasti plošč, kot so enoslojne plošče, dvoslojne plošče in večplastne plošče . Sledi podrobna strukturna analiza:

1. enoplastna plošča
Strukturna sestava: na eni strani je bakrena folija in na drugi strani ni nobene bakrene folije . komponente običajno nameščene na strani brez bakrene folije, stran z bakreno folijo pa se uporablja predvsem za ožičenje in spajkanje .
Scenariji aplikacij: Primerno za preprosta vezja, kot so elektronske ure, igrače itd.

2. dvoslojna plošča
Substratni material: Pogosto uporabljen je FR -4, ki je mešanica steklenih vlaken in epoksi smole . Ima dobro mehansko trdnost, izolacijo in toplotno upornost in lahko zagotovi stabilno podporo za vezje .
Conductive layer: That is, copper foil, which is distributed on the upper and lower sides of the substrate. Various circuit patterns are formed through the etching process for current transmission. The thickness of the copper foil can be selected according to requirements. For example, 1 ounce (oz) copper foil is suitable for large currents, and 1/2 Onle bakrena folija je primerna za običajna vezja .
Izolacijski material: PP (predpreg) se uporablja kot izolacijski material na sredini dvoslojne plošče . To je mešanica pol-pritrjene smole in steklenih vlaken, ki lahko obe plasti trdno zatakneta in zagotovita, da med dvema sloji ni kratkega vezja .
Površinski zaščitni material: vključno z masko spajkalnika in plastjo svilenega zaslona . Maska spajkalnika je na splošno zelena, rdeča ali črna črnila, ki se uporablja za zaščito bakrene folije pred oksidacijo in rje ter prepreči, da bi spajkanje med spajkanjem tekalo na neželena mesta, s samo blazinicami, ki izpostavljajo bakro; Stilk zaslona je ponavadi belo črnilo, ki se uporablja za tiskanje besedila ali simbolov, kot so sestavni položaji in modeli na plošči PCB, ki omogočajo sestavljanje in vzdrževanje .
Scenariji aplikacij: Proces proizvodnje je razmeroma preprostejši kot pri večplastnih ploščah . Primerno je za srednje kompleksno vezje, kot so avdio oprema, televizorji itd.

3. večplastna plošča
Signalni sloj: Uporablja se za namestitev komponent in ožičenja, je glavni sloj, ki povezuje različne komponente, vključno z zgornjo plastjo (zgornji sloj), spodnjo plastjo (spodnji sloj) in več vmesnih slojev ožičenja signala . Njegova zasnova ožičenja neposredno vpliva na delovanje in zanesljivost celotnega PCB.
Napajalni sloj in ozemljitvena plast: Običajno se nahaja v srednji plasti, ki se uporablja za zagotavljanje stabilnega napajanja in ozemljitve za celotno vezje ., na primer v štiriplastni plošči lahko srednji sloj 1 služi kot "namenski kanal za napajanje", kot je +5 v liniji za napajanje, ali pa je bila podzemna shema ali podzemna shema kot "( plast ali služi kot ožični sloj za drugo skupino signalnih vrstic .
Izolacijska plast: FR -4 ali drugi izolacijski materiali se uporabljajo za ločevanje različnih prevodnih plasti, preprečevanje kratkih vezij in zagotovitev neodvisnosti in stabilnosti signalov .

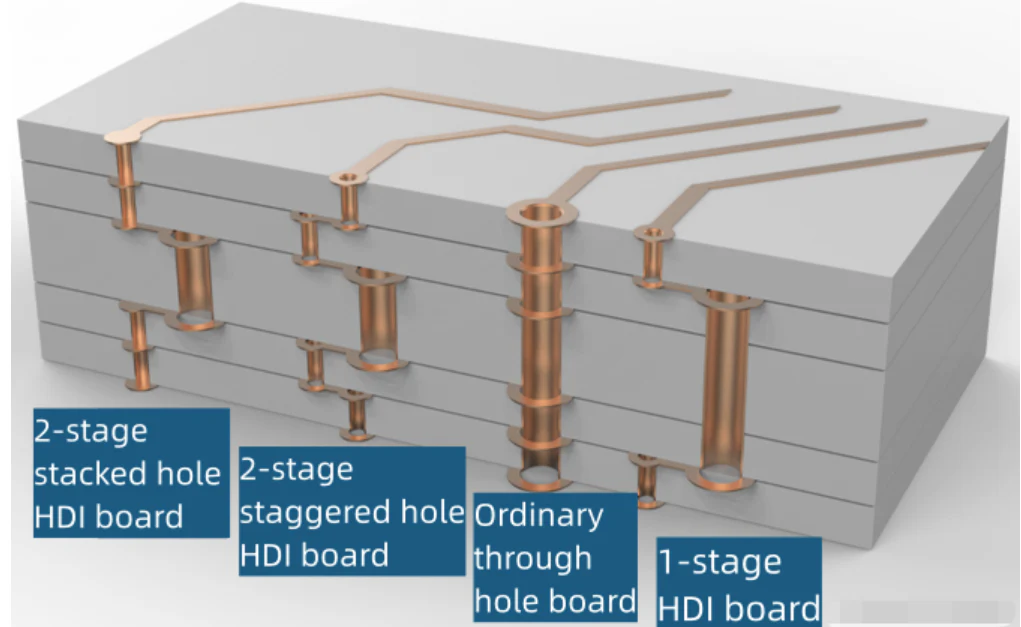

Vias: vključno z luknjami, slepimi luknjami in zakopanimi luknjami . skozi luknje, ki tečejo skozi celotno ploščo in se uporabljajo za povezovanje vezij različnih slojev in namestitev tradicionalnih komponent; Slepe luknje se uporabljajo za povezovanje zgornje plasti in notranje plasti, običajno za visokofrekvenčni prenos signala, kar lahko zmanjša dolžino poti in hitrejši prenos signala; Pokopane luknje so odgovorne za električne povezave med notranjimi plastmi . v ploščah z visoko gostoto, kombinacija slepih lukenj in zakopanih lukenj lahko sprejme več linij, hkrati pa se izognemo, da je plošča preveč debela .
Površinska plast obdelave: Podobno kot z dvoslojno ploščo ima spajkalno masko in plast sili, ki igrajo vloge zaščite in identifikacije . Poleg
Scenariji aplikacij: Primerno za visoko gostoto, visoke in visokofrekvenčne kompleksne vezje, kot so računalniške matične plošče, matične plošče mobilnih telefonov itd.
