delovno načelo roga antene

1. Osnovna struktura

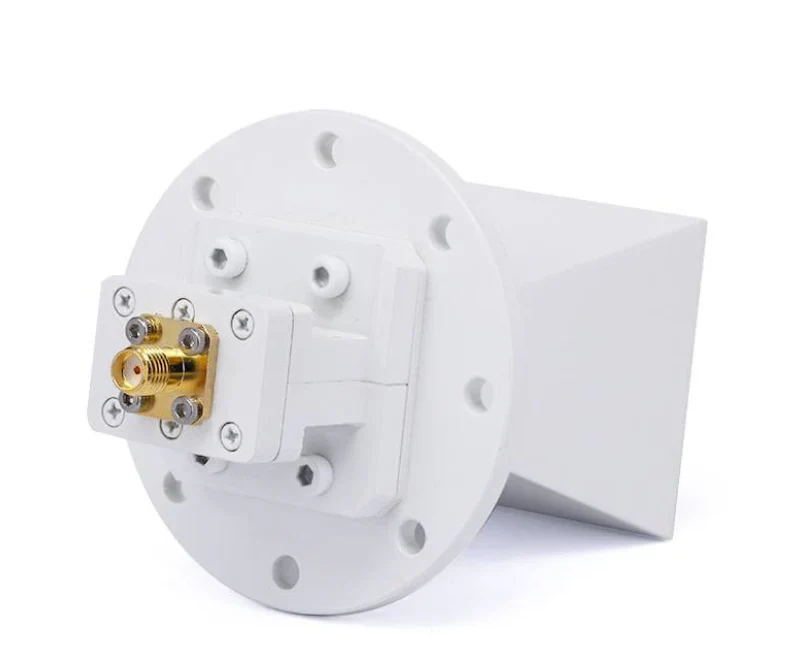

Antena roga je običajno sestavljena iz prevodne strukture v obliki roga, s širokim koncem, ki je obrnjen navzven, in ozek konec, povezan z virom vira .

2. Delovno načelo

Delovno načelo roga antene temelji na širjenju in sevanju elektromagnetnih valov z valovodom:

Vir krme: Vir krme roga antene je običajno valovodni ali mikrovalovni daljnovod, ki dovaja elektromagnetni valovni signal na ozki konec (imenovan "rog usta") roga .

Funkcija valovoda: Ozek konec roga je običajno povezan z valovodom, ki je prevodna cev, ki učinkovito vodi visokofrekvenčne signale . valovodi prenaša elektromagnetni val na odpiranje roga .

Postopek sevanja: Ko elektromagnetni val vstopi v ozek konec roga, se električna in magnetna polja signala začnejo širiti . oblika roga postopoma pretvori dohodni elektromagnetni val v sevalne valove, ki se širijo v prostoru .

Vzorec sevanja: Vzorec sevanja antene roga je relativno enakomeren, z dobro usmeritvijo . signal seva iz odprtine roga, ki običajno tvori stožčasti žarek .

3. Prednosti

Visok dobiček: Zaradi svoje močne usmeritve lahko rog antena osredotoči signale in poveča dobiček .

Široka pasovna širina: Antena roga ima široko frekvenčni odziv, zaradi česar je primeren za signale v več frekvenčnih območjih .

Preprosta struktura: Rog antena ima preprosto zasnovo, je enostavna za izdelavo in lahko prenese razmeroma visoke ravni moči .

4. Prijave

Horne antene se pogosto uporabljajo v:

Mikrovalovna in RF komunikacija

Radarski sistemi

Satelitska komunikacija

Elektronski merilni instrumenti

Opazovanja radijske astronomije

Če povzamemo, antena Horn deluje tako, da elektromagnetne valove iz valovoda v sevane valove v prostoru pretvori, kar zagotavlja visok dobiček in močno usmerjenost . Uporablja se v različnih aplikacijah za prenos signala z visoko frekvenco .
