Ročno oblikovani kabelski sklopi
Ročno oblikovani kabelski sklopi polfleksibilni koaks je visokozmogljiva polfleksibilna koaksialna kabelska sklop, ki igra ključno vlogo v več poljih . Ta izdelek je izdelana s profesionalnimi ekipa 086 "in 141" .
Opis
Ročno oblikovani kabelski sklopi polfleksibilni koaks je visokozmogljiva polfleksibilna koaksialna kabelska sklop, ki igra ključno vlogo na več poljih . Ta izdelek je izdelana s profesionalnimi ekipa 086 "in 141" .

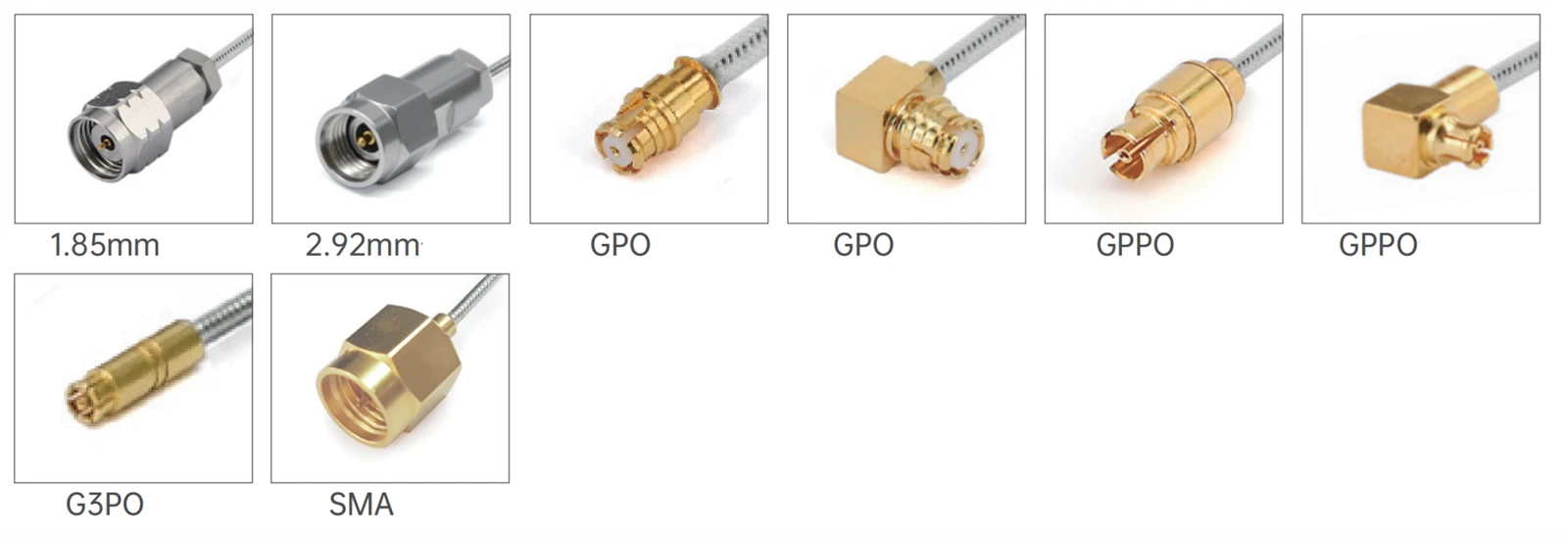

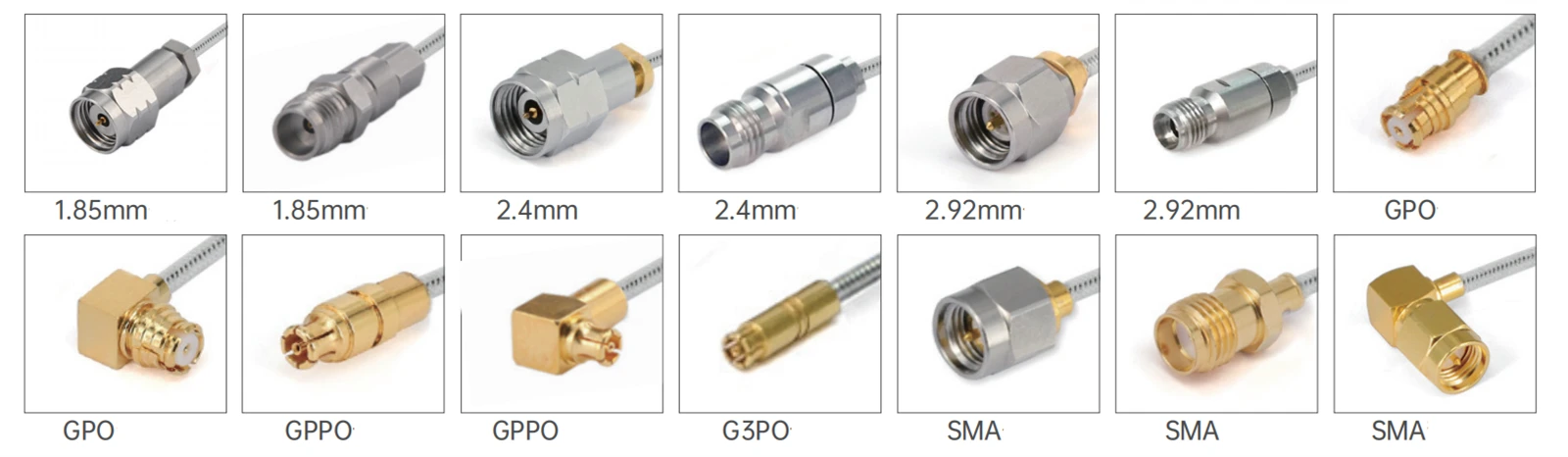

In addition, the product offers multiple options in terms of connector types, impedance, polarity, mounting methods, contact and housing materials. The connector types include 1.85mm, 2.4mm, 2.92mm, SMA, G3PO, GPPO, MMXP, etc.; Impedanca je 50 ohmov, polarnost pa standardna. Obstajajo raznoliki načini pritrditve, stiki in ohišja pa so narejeni iz materialov, kot so medeninasti, obloženi z zlatom, berilijev baker z zlatom in pasivirano nerjavno jeklo, da se zagotovi dobro električno prevodnost in korozijsko odpornost.
Uvod izdelka
Obstajajo serije, kot so FR701 & FR702/GUT -047- Obrazec 047 "Serija in FR711 & FR712/GUT -085- Obrazec 086" Serija . izdelki iz različnih serij se razlikujejo v strukturnih dimenzijah in električnih izvedba FR702/GUT -047- Obrazec 047 "Serija je 0 . 29 ± 0 . 0127mm, medtem ko je FR711 & FR712/GUT -085- serija 0 {{24} 51}. Za različne frekvence so na voljo ustrezni podatki o slabljenju in napajanju. Na voljo je tudi več skupnih modelov in tehničnih kazalcev, ki izpolnjujejo zahteve različnih scenarijev uporabe.
Glede na električno zmogljivost je sredinski prevodnik srebrno obloženo bakreno jeklo, v kombinaciji s trdnim PTFE izolatorjem in konzerviranim zunanjim prevodnikom bakrene žice . ima nizko kapacitivnost (95,1pf/m), visoko hitrost širjenja (70%) in odlično zaščitno učinkovitost (odlično zaščitno učinkovitost (odlično zaščitno učinkovitost (odlično zaščitno učinkovitost< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Uporaba izdelkov
Zaradi svojih značilnosti, da se upogiba in ima odlične električne zmogljivosti, se pogosto uporablja na poljih, kot so komunikacija, elektronske naprave ter testiranje in merjenje . v scenarijih, kot so - odkrivanje lokacij komunikacijske omrežja in odpravljanje industrijskih opreme, se lahko uporabljajo in se uporabljajo kot začasne povezave {3}, ki se uporabljajo kot začasne povezave {3} Hitro lahko vzpostavijo testne povezave med različnimi napravami, kar omogoča učinkovito dokončanje detekcijskega dela .
Pomembne opombe
1. Za sklope kablov po meri dolžine po meri ne pozabite pustiti podatkov o dolžini na strani za nakup;
2. Vse kabelske sklope lahko zagotovite s faznimi pari ali skupinami; Če potrebujete kable, da se fazno ujemajo, nam pošljite e -pošto: sales@flexirf.com
Podatki o specifikaciji izdelka
|
Konfiguracija |
|
|
Vrsta priključka 1 |
1,85 mm/2,4 mm/2,92mm/Sma/G3PO/GPPO |
|
Impedanca priključka 1 |
50 ohmov |
|
Priključek 1 Polarnost |
Standardno |
|
Priključek 2 |
1,85mm/2,4mm/2,92mm/Sma/G3PO/GPPO/ |
|
Impedanca priključka 2 |
50 ohmov |
|
Polarnost priključka 2 |
Standardno |
|
Način pritrditve priključka |
Nobenega |
|
Slog telesa priključka |
Ravni in desni kot |
|
Informacije o materialih |
|
|
Center stik |
Medeninasti pozlačeni, berilijev baker pozlačeni |
|
Zunanji stik |
Medeninasti pozlačeni, berilski baker pozlačeni, nerjavno jeklo pasivirano |
|
Telo |
Medeninasti pozlačeni, berilijev bakreni zlato, nerjavno jeklo pasivirano |
|
Dielektrični |
PEI/PTFE |
|
Okoljski podatki |
|
|
Temperaturno območje |
-40 stopnja do +165 |
|
2011/65/EU (ROHS) |
Skladno |
|
Specifikacije kabla |
|
|
Center dirigent |
Srebrni obloženi bakreni |
|
Dielektrični |
Trden PTFE |
|
Jakna |
Nobenega ali FEP |
|
Kapacitivnost (PF/M) |
95.1 |
|
Hitrost širjenja (%) |
70 |
|
Učinkovitost zaščite |
<-100dB @ 1GHz |
|
Ravnanje z močjo |
10Watt @ 18GHz na morju, VSWR1.0 |
Vrsta izdelka
| FR701 & FR702/GUT -047- Obrazec 047 "Sklop kabla serije | ||||
 |
Strukturni premer materiala (mm) |
|||
|
1 |
Notranji dirigent |
Srebrno obloženo bakreno jeklo |
0.29±0.0127 |
|
|
2 |
Izolator |
Trden PTFE |
0.94±0.0254 |
|
|
3 |
Zunanji dirigent |
Konzervirana bakrena žica |
1.19±0.05 |
|
|
4 |
Jakna |
FEP |
1.6±0.13 |
|
| Slabljenje, moč (stanje testa pri 20 -stopinjski ravni morja) | |||||
|
Frekvenca (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
Slabljenje (DB/M) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Moč (w) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
Skupni modeli in tehnični kazalci
|
|||||
|
Slika |
SKU |
Priključek 1 |
Priključek 2 |
Frekvenca |
Vrnitev izgube/VSWR |
|
|
Fr 701-292 ff1g3pf-xxx |
2,92 mm samica z 2 luknjo prirobnice |
G3PO (SMPS) ženska |
Dc -40 ghz |
12db |
|
|
Fr 701-292 mg3pf-xxx |
2,92 mm moški |
G3PO (SMPS) ženska |
Dc -40 ghz |
12db |
|
|
Fr 701-292 fg3pf-xxx |
2,92 mm samica |
G3PO (SMPS) ženska |
Dc -40 ghz |
12db |
|
|
Fr 701-185 mg3pf-xxx |
1,85 mm moški |
G3PO (SMPS) ženska |
Dc -67 ghz |
10db |
|
|
Fr 701-185 fg3pf-xxx |
1,85 mm samica |
G3PO (SMPS) ženska |
Dc -67 ghz |
10db |
| FR711 & FR712/GUT -085- Obrazec 086 "Sklop serije | ||||
 |
Strukturni premer materiala (mm) |
|||
|
1 |
Notranji dirigent |
Srebrno obložena bakrena stee |
0.51±0.0127 |
|
|
2 |
Izolator |
Trden PTFE |
1.69±0.0254 |
|
|
3 |
Zunanji dirigent |
Konzervirana bakrena žica |
2.2±0.05 |
|
|
4 |
Jakna |
FEP |
2.54 |
|
| Slabljenje, moč (stanje testa pri 20 -stopinjski ravni morja) | |||||
|
Frekvenca (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
Slabljenje (DB/M) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Moč (w) |
253 |
157 |
69 |
47 |
33 |
| Skupni modeli in tehnični kazalci |
 |
|
Fr712/črevesje -085- form-fep (s fep jakno) |
|||||
|
Slika |
SKU |
Priključek 1 |
Priključek 2 |
Frekvenca |
Vrnitev izgube/VSWR |
|
|
Fr 712- SMMSMM-XXX |
SMA moški |
SMA moški |
Dc -26.5 ghz |
1.35 |
|
|

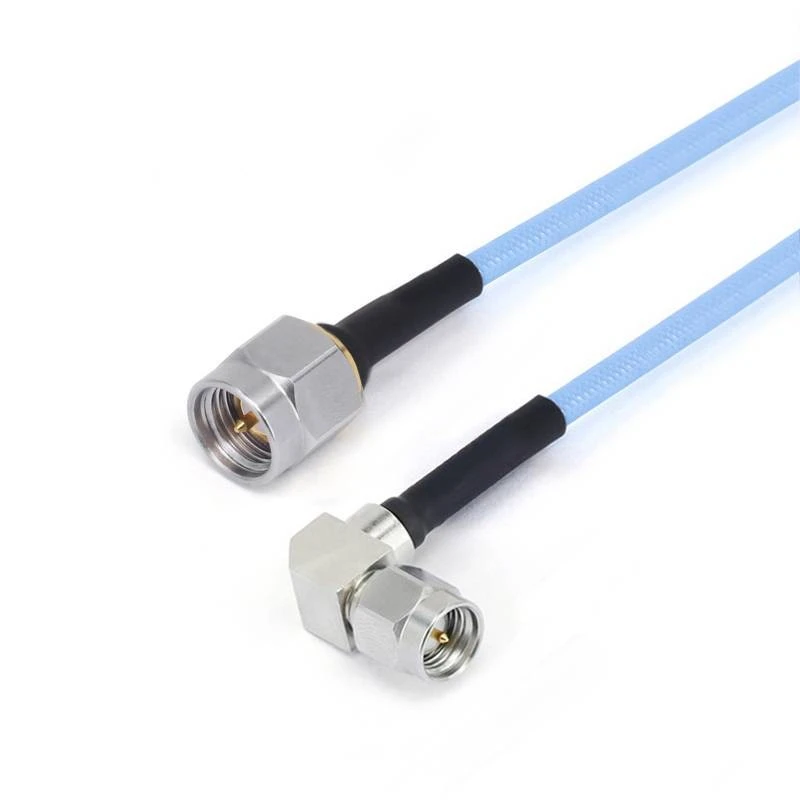

Fr 12- Smmsmwm-xxx -18 g |
SMA moški |
SMA moški s pravim kotom |
Dc -18 ghz |
1.35 |
|
|
Fr 712- Smwmsmwm-xxx -18 g |
SMA moški s pravim kotom |
SMA moški s pravim kotom |
Dc -18 ghz |
1.40 |
|
|
Fr 712- SMMGPF-XXX |
SMA moški |
GPO (SMP) ženska |
Dc -26.5 ghz |
1.35 |
|
|
Fr 712- SMMGPWF-XXX |
SMA moški |
GPO (SMP) ženska z pravim kotom |
Dc -26.5 ghz |
1.40 |
|
|
Fr 712- Smmgppf-xxx |
SMA moški |
GPPO (mini-SMP) ženska |
Dc -26.5 ghz |
1.35 |
|
|
Fr 712- Smmgppwf-xxx |
SMA moški |
GPPO (mini-SMP) ženska z desnim kotom |
Dc -26.5 ghz |
1.40 |
|
|

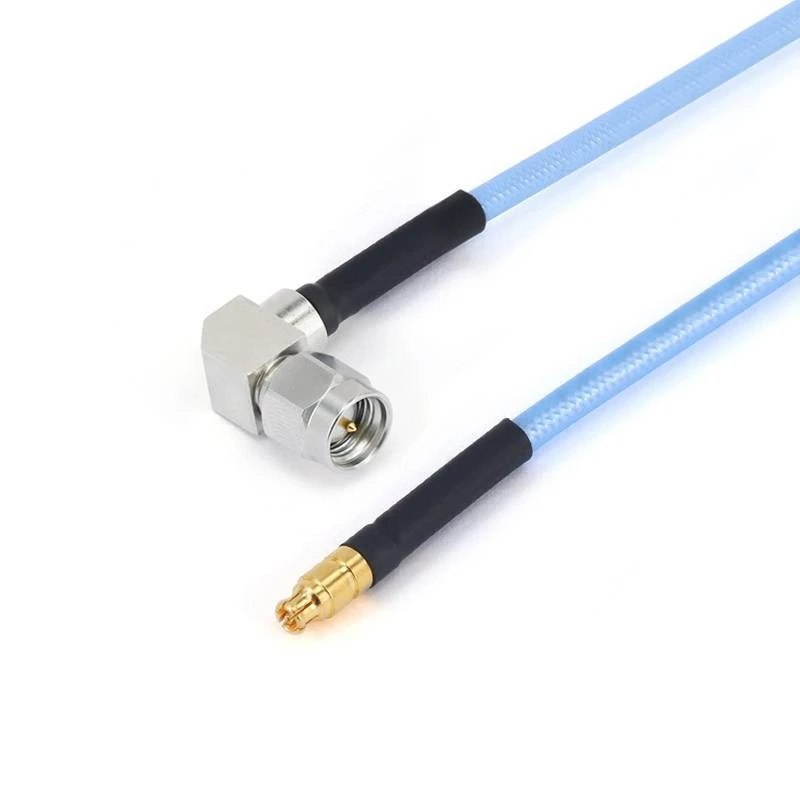

Fr 712- Smwmgppf-xxx -18 g |
SMA moški s pravim kotom |
GPPO (mini-SMP) ženska |
Dc -18 ghz |
15DB |
|
|

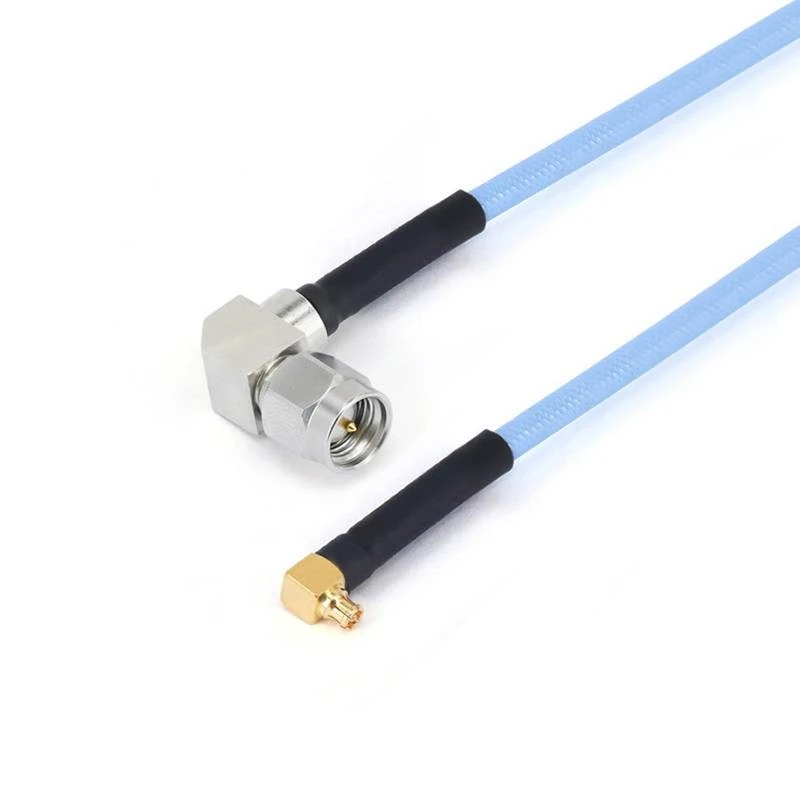

Fr 712- Smwmgppwf-xxx -18 g |
SMA moški s pravim kotom |
GPPO (mini-SMP) ženska z desnim kotom |
Dc -18 ghz |
15DB |
|
|
Fr 712- Smfgpf-xxx |
SMA ženska |
GPO (SMP) ženska |
Dc -18 ghz |
1.35 |
|
|
Fr 712- Smffgpf-xxx |
SMA samica s 4 luknjo prirobnice |
GPO (SMP) ženska |
Dc -18 ghz |
1.35 |
|
|
Fr 712- Smfgppf-xxx |
SMA ženska |
GPPO (mini-SMP) ženska |
Dc -26.5 ghz |
1.40 |
|
|
Fr 712- Smffgppf-xxx |
SMA samica s 4 luknjo prirobnice |
GPPO (mini-SMP) ženska |
Dc -26.5 ghz |
1.40 |
|
|
Fr 712-292 m292m-xxx |
2,92 mm moški |
2,92 mm moški |
Dc - 40 ghz |
1.44 |
|
|
Fr 712-292 mgpf-xxx |
2,92 mm moški |
GPO (SMP) ženska |
Dc - 40 ghz |
10db |
|
|
Fr 712-292 mgpwf-xxx |
2,92 mm moški |
GPO (SMP) ženska z pravim kotom |
Dc - 40 ghz |
10db |
|
|
Fr 712-292 fgpf-xxx |
2,92 mm samica |
GPO (SMP) ženska |
Dc - 40 ghz |
10db |
|
|
Fr 712-292 ffgpf-xxx |
2,92 mm samica s 4 luknjo prirobnice |
GPO (SMP) ženska |
Dc - 40 ghz |
10db |
|
|
Fr 712-292 mgppf-xxx |
2,92 mm moški |
GPPO (mini-SMP) ženska |
Dc - 40 ghz |
14db |
|
|
Fr 712-292 mgppwf-xxx |
2,92 mm moški |
GPPO (mini-SMP) ženska z desnim kotom |
Dc - 40 ghz |
14db |
|
|
Fr 712-292 fgppf-xxx |
2,92 mm samica |
GPPO (mini-SMP) ženska |
Dc - 40 ghz |
14db |
|
|
Fr 712-292 ffgppf-xxx |
2,92 mm samica s 4 luknjo prirobnice |
GPPO (mini-SMP) ženska |
Dc - 40 ghz |
14db |
|
|
Fr 712-292 mg3pf-xxx |
2,92 mm moški |
G3PO (SMPS) ženska |
Dc - 40 ghz |
12db |
|
|
Fr 712-292 fg3pf-xxx |
2,92 mm samica |
G3PO (SMPS) ženska |
Dc - 40 ghz |
12db |
|
|
Fr 712-292 ffg3pf-xxx |
2,92 mm samica s 4 luknjo prirobnice |
G3PO (SMPS) ženska |
Dc - 40 ghz |
12db |
|
|
Fr 712-185 mg3pf-xxx |
1,85 mm moški |
G3PO (SMPS) ženska |
Dc - 67 ghz |
10db |
|
|
Fr 712-185 fg3pf-xxx |
1,85 mm samica |
G3PO (SMPS) ženska |
Dc - 67 ghz |
10db |
|
|
Fr 712-185 ffg3pf-xxx |
1,85 mm samica s 4 luknjo prirobnice |
G3PO (SMPS) ženska |
Dc - 67 ghz |
10db |
|
FR711/GUT -085- obrazec (brez FEP jakne) |
|||||
|
Slika |
SKU |
Priključek 1 |
Priključek 2 |
Frekvenca |
Vrnitev izgube/VSWR |
|
|
Fr 711- SMMSMM-XXX |
SMA moški |
SMA moški |
Dc -26.5 ghz |
1.35 |
 |
Fr 11- Smmsmwm-xxx -18 g |
SMA moški |
SMA moški s pravim kotom |
Dc -18 ghz |
1.35 |
|
|

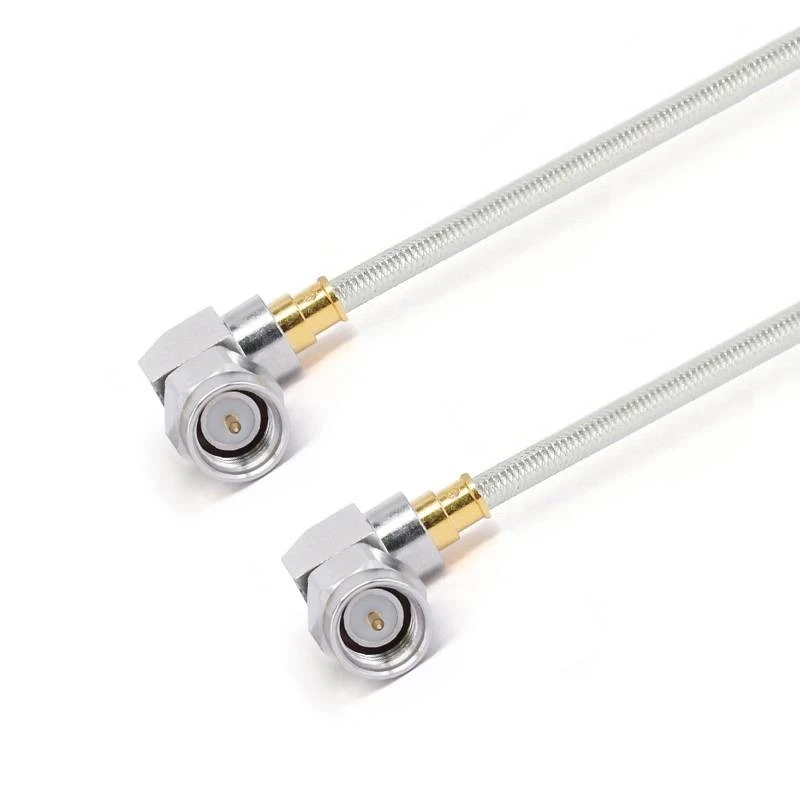

Fr 711- Smwmsmwm-xxx -18 g |
SMA moški s pravim kotom |
SMA moški s pravim kotom |
Dc -18 ghz |
1.40 |
|
|

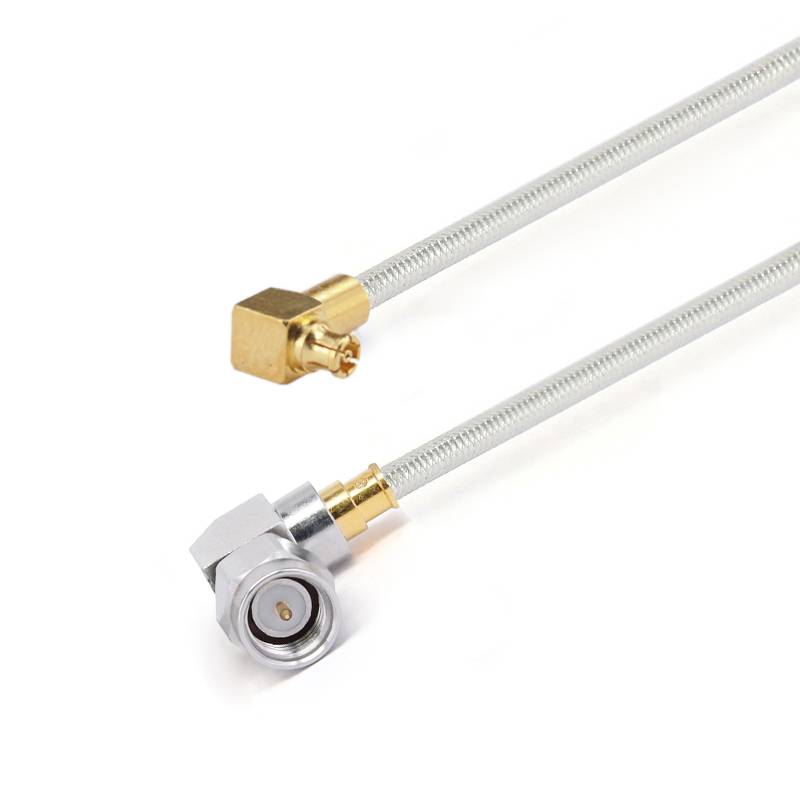

Fr 711- Smwmgppwf-xxx -18 g |
SMA moški s pravim kotom |
GPPO (mini-SMP) ženska z desnim kotom |
Dc -18 ghz |
1.40 |
|
|
Fr 711-292 mmpxm-xxx |
2,92 mm moški |
MMPX moški |
Dc -40 ghz |
14db |
|
|
R 711-292 mmpxf-xxx |
2,92 mm moški |
MMPX samica |
Dc -40 ghz |
14db |
|
|
Fr 711-24 mmpxm-xxx |
2,4 mm moški |
MMPX moški |
Dc -50 ghz |
12db |
|
|
Fr 711-24 mmpxf-xxx |
2,4 mm moški |
MMPX samica |
Dc -50 ghz |
12db |
|
|
Fr 711-185 mmpxm-xxx |
1,85 mm moški |
MMPX moški |
Dc -67 ghz |
10db |
|
|
Fr 711-185 mmpxf-xxx |
1,85 mm moški |
MMPX samica |
Dc -67 ghz |
10db |
|
|
Fr 711-185 mg3pf-xxx |
1,85 mm moški |
G3PO (SMPS) Samica |
Dc -67 ghz |
10db |
|
|
Fr 711-185 fg3pf-xxx |
1,85 mm samica |
G3PO (SMPS) Samica |
Dc -67 ghz |
10db |
|
|
Fr 711-185 ffg3pf-xxx |
1,85 mm samica s 4 luknjo prirobnice |
G3PO (SMPS) Samica |
Dc -67 ghz |
10db |
