Splošni testni kabli

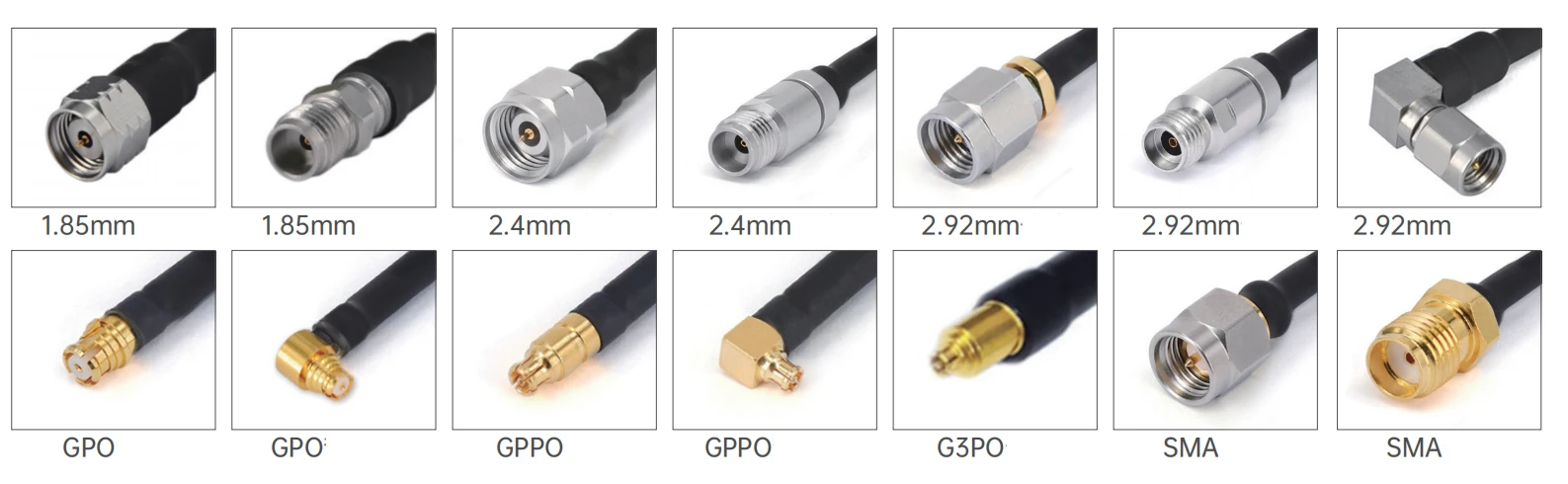

General purpose test cables are widely used cable products in fields such as electronic testing, with multiple characteristics to meet diverse usage requirements. In terms of connectors, this cable offers various types of connectors, including 1.85mm, 2.4mm, 2.92mm, SMA, G3PO, and GPPO. Vsi priključki imajo impedanco 50 ohmov in standardno polarnost.
Opis
Splošni testni kabli
Splošni testni kabli se široko uporabljajo kabelski izdelki na poljih, kot je elektronsko testiranje, z več značilnostmi, ki izpolnjujejo različne zahteve uporabe . V smislu konektorjev ta kabel ponuja različne vrste konektorjev, vključno z 1 . 85mm, 2 {{7} 4mm, 2... {9}.. {9} Vsi priključki imajo impedanco 50 ohmov in standardno polarnost. Poleg tega imajo konektorji več načinov namestitve, vključno z vrstami ravnih in desnih kotov, ki jih je mogoče prilagodljivo prilagoditi različnim vmesnikom naprave.
Uvod izdelka
In terms of material selection, the central contact, external contact, and main body are made of materials such as brass plated with gold, beryllium copper plated with gold, or passivated stainless steel, which have good electrical conductivity and corrosion resistance. The dielectric is made of PEI or PTFE materials to ensure signal transmission performance. The central conductor of the cable is silver - plated Baker - obloženo jeklo, izolacijska plast je trdna PTFE, zaščitna plast je sestavljena iz srebrnega - obloženega bakrenega traku in bakrene žice, plašč pa je izdelan iz FEP materiala . To ne samo učinkovito, da ima interferirane signale, ampak ima tudi določeno mehansko trdnost in okoljsko upor .}}}}}}}}}}}}}
Uporaba izdelkov
Med raziskavami, razvojem, proizvodnjo in testiranjem komunikacijskih baznih postaj, mobilnih telefonov, satelitske komunikacijske opreme itd. ., so potrebni splošni testni kabli za povezavo različnih preskusnih instrumentov s komunikacijskimi napravami, da se zagotovi stabilen prenos signala, tako da natančno testirajo različne kazalnike uspešnosti opreme, na primer v konstrukciji, ki so bile v konstrukciji, itd. Kabel se uporablja za povezovanje generatorjev signalov, analizatorjev spektra in druge opreme za natančno preizkušanje radijske frekvenčne zmogljivosti osnovnih postaj in tako zagotoviti, da lahko osnovne postaje zagotavljajo stabilne in učinkovite komunikacijske storitve .
Pomembne opombe
1. Za sklope kablov po meri dolžine po meri ne pozabite pustiti podatkov o dolžini na strani za nakup;
2. Vse kabelske sklope lahko zagotovite s faznimi pari ali skupinami; Če potrebujete kable, da se fazno ujemajo, nam pošljite e -pošto: sales@flexirf.com
Podatki o specifikaciji izdelka
|
Konfiguracija |
|
|
Vrsta priključka 1 |
1,85 mm/2,4 mm/2,92mm/Sma/G3PO/GPPO/N. |
|
Impedanca priključka 1 |
50 ohmov |
|
Priključek 1 Polarnost |
Standardno |
|
Priključek 2 |
1,85mm/2,4 mm/2,92mm/Sma/G3PO/GPPO/N. |
|
Impedanca priključka 2 |
50 ohmov |
|
Polarnost priključka 2 |
Standardno |
|
Način pritrditve priključka |
Nobenega |
|
Slog telesa priključka |
Ravni in desni kot |
|
Podatki o materialih |
|
|
Center stik |
Medeninasti pozlačeni, berilijev baker pozlačeni |
|
Zunanji stik |
Medeninasti pozlačeni, berilski baker pozlačeni, nerjavno jeklo pasivirano |
|
Telo |
Medeninasti pozlačeni, berilijev bakreni zlato, nerjavno jeklo pasivirano |
|
Dielektrični |
PEI/PTFE |
|
Okoljski podatki |
|
|
Temperaturno območje |
-40 stopnja do +165 |
|
2011/65/EU (ROHS) |
Skladno |
|
Specifikacije kabla |
|
|
Center dirigent |
Srebrni obloženi bakreni |
|
Dielektrični |
Trden PTFE |
|
Dva zaščita |
Srebrno obložen bakreni pas in žica |
|
Jakna |
FEP |
|
Kapacitivnost (PF/M) |
95.1 |
|
Hitrost širjenja (%) |
70 |
|
Učinkovitost zaščite |
<-100dB @ 1GHz |
|
Ravnanje z močjo |
10Watt @ 18GHz na morju, VSWR1.0 |
Vrsta izdelka
| GAF71/RG405SS 405 Series Fleksibilni sklop kablov | ||||
 |
Strukturni premer materiala (mm) |
|||
|
1 |
Notranji dirigent |
Srebrno obloženo bakreno jeklo |
0.51±0.05 |
|
|
2 |
Izolator |
Trden PTFE |
1.63±0.05 |
|
|
3 |
Notranje zaščito |
Srebrni bakreni pas |
1.80±0.05 |
|
|
4 |
Zunanje zaščito |
Srebrno obložena bakrena žica |
2.18±0.05 |
|
|
5 |
jakna |
FEP |
2.54±0.1 |
|
| Slabljenje, moč (stanje testa pri 20 -stopinjski ravni morja) | |||||||
|
Frekvenca (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Slabljenje (DB/M) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Slabljenje (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Skupni modeli in tehnični kazalci
|
|||||
|
Slika |
SKU |
Priključek 1 |
Priključek 2 |
Frekvenca |
Vrnitev izgube/VSWR |
 |

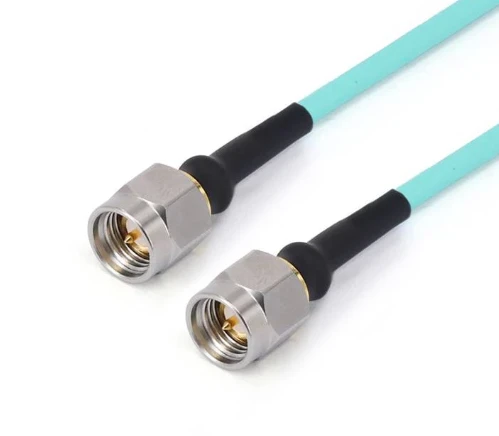

Frf 71- SMMSMM-XXX |
SMA moški |
SMA moški |
Dc -26.5 ghz |
1.30 |
 |

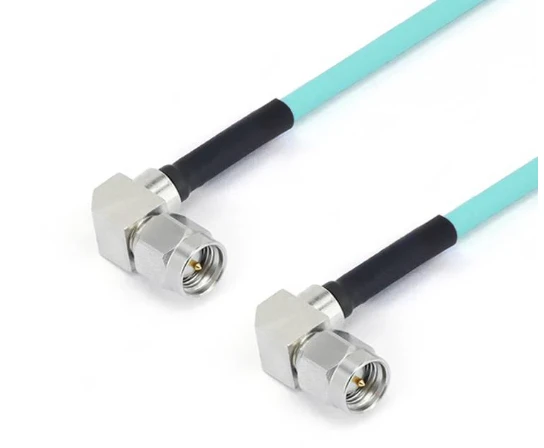

Frf 71- Smwmsmwm-xxx -18 g |
SMA moški s pravim kotom |
SMA moški s pravim kotom |
Dc -18 ghz |
1.30 |
 |

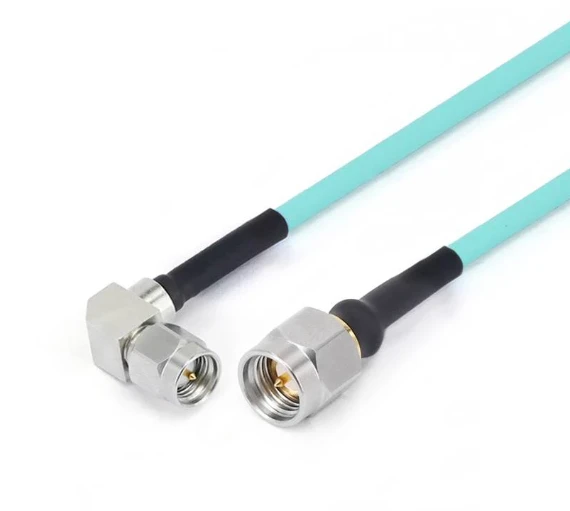

Frf 71- SMMSMWM-XXX -18 g |
SMA moški |
SMA moški s pravim kotom |
Dc -18 ghz |
1.30 |
 |
Frf 71- SMMGPF-XXX |
SMA moški |
GPO (SMP) ženska |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- SMMGPWF-XXX |
SMA moški |
GPO (SMP) ženska z pravim kotom |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- Smfgpf-xxx |
SMA ženska |
GPO (SMP) ženska |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- Smffgpf-xxx |
SMA samica s 4 luknjo prirobnice |
GPO (SMP) ženska |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- Smmgppf-xxx |
SMA moški |
GPPO (mini-SMP) ženska |
Dc -26.5 ghz |
14db |
 |
Frf 71- Smmgppwf-xxx |
SMA moški |
GPPO samica z pravim kotom |
Dc -26.5 ghz |
14db |
 |
Frf 71- Smwmgppf-xxx -18 g |
SMA moški s pravim kotom |
GPPO (mini-SMP) ženska |
Dc -18 ghz |
15DB |
 |
Frf 71- Smwmgppwf-xxx -18 g |
SMA moški s pravim kotom |
GPPO samica z pravim kotom |
Dc -18 ghz |
15DB |
 |
Frf 71- Smfgppf-xxx |
SMA ženska |
GPPO (mini-SMP) ženska |
Dc -26.5 ghz |
14db |
 |
Frf 71- Smffgppf-xxx |
SMA samica s 4 luknjo prirobnice |
GPPO (mini-SMP) ženska |
Dc -26.5 ghz |
14db |
 |
Frf 71-292 m292m-xxx |
2,92 mm moški |
2,92 mm moški |
Dc -40 ghz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 mm moški |
GPO (SMP) ženska |
Dc -40 ghz |
14db |
 |
Frf 71-292 mgpwf-xxx |
2,92 mm moški |
GPO (SMP) ženska z pravim kotom |
Dc -40 ghz |
12db |
 |
Frf 71-292 fgpf-xxx |
2,92 mm samica |
GPO (SMP) ženska |
Dc -40 ghz |
14db |
 |
Frf 71-292 ffgpf-xxx |
2,92 mm samica s 4 luknjo prirobnice |
GPO (SMP) ženska |
Dc -40 ghz |
14db |
 |
Frf 71-292 mgppf-xxx |
2,92 mm moški |
GPPO (mini-SMP) ženska |
Dc -40 ghz |
14db |
 |
Frf 71-292 fgppf-xxx |
2,92 mm samica |
GPPO (mini-SMP) ženska |
Dc -40 ghz |
14db |
 |
Frf 71-292 ffgppf-xxx |
2,92 mm samica s 4 luknjo prirobnice |
GPPO (mini-SMP) ženska |
Dc -40 ghz |
14db |
 |
Frf 71-292 mgppwf-xxx |
2,92 mm moški |
GPPO (mini-SMP) ženska z desnim kotom |
Dc -40 ghz |
12db |
 |
Frf 71-292 mg3pf-xxx |
2,92 mm moški |
G3PO (SMPS) ženska |
Dc -40 ghz |
14db |
 |
Frf 71-292 fg3pf-xxx |
2,92 mm samica |
G3PO (SMPS) ženska |
Dc -40 ghz |
14db |
 |
Frf 71-292 ffg3pf-xxx |
2,92 mm samica s 4 luknjo prirobnice |
G3PO (SMPS) ženska |
Dc -40 ghz |
14db |
 |
Frf 71-24 m24m-xxx |
2,4 mm moški |
2,4 mm moški |
Dc -50 ghz |
14db |
 |
Frf 71-24 fgpf-xxx |
2,4 mm samica |
GPO (SMP) ženska |
Dc -40 ghz |
12db |
 |
Frf 71-24 ffgpf -100 |
2,4 mm samica s 4 luknjo prirobnice |
GPO (SMP) ženska |
Dc -40 ghz |
12db |
 |
Frf 71-24 mgpwf-xxx |
2,4 mm moški |
GPO (SMP) ženska z pravim kotom |
Dc -40 ghz |
10db |
 |
Frf 71-24 mgppf-xxx |
2,4 mm moški |
GPPO (mini-SMP) ženska |
Dc -40 ghz |
12db |
 |
Frf 71-24 mgppwf-xxx |
2,4 mm moški |
GPPO (mini-SMP) ženska z desnim kotom |
Dc -40 ghz |
10db |
 |
Frf 71-24 fgppf-xxx |
2,4 mm samica |
GPPO (mini-SMP) ženska |
Dc -40 ghz |
12db |
 |
Frf 71-24 ffgppf-xxx |
2,4 mm samica s 4 luknjo prirobnice |
GPPO (mini-SMP) ženska |
Dc -40 ghz |
12db |
 |
Frf 71-185 mg3pf-xxx |
1,85 mm moški |
G3PO (SMPS) ženska |
Dc - 67 ghz |
10db |
 |
Frf 71-185 fg3pf-xxx |
1,85 mm samica |
G3PO (SMPS) ženska |
Dc - 67 ghz |
10db |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm s 4 luknjo prirobnice |
G3PO (SMPS) ženska |
Dc - 67 ghz |
10db |
|

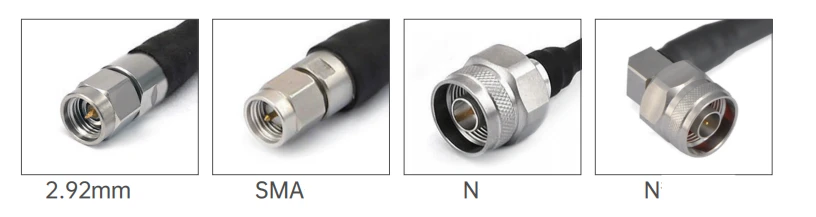

GAF72/RG402SS 402 Series Fleksibilni sklop kablov |
||||||
|
Strukturni premer materiala (mm) |
||||||
 |
1 |
Notranji dirigent |
Srebrno obloženo bakreno jeklo |
0.92±0.05 |
||
|
2 |
Izolator |
Trden PTFE |
2.97±0.05 |
|||
|
3 |
Notranje zaščito |
Srebrni bakreni pas |
3.25±0.05 |
|||
|
4 |
Zunanje zaščito |
Srebrno obložena bakrena žica |
3.58±0.1 |
|||
|
5 |
jakna |
FEP |
4.12±0.13 |
|||
| Slabljenje, moč (stanje testa pri 20 -stopinjski ravni morja) | |||||||
|
Frekvenca (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Slabljenje (DB/M) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Slabljenje (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Skupni modeli in tehnični kazalci
|
|||||
|
Slika |
SKU |
Priključek 1 |
Priključek 2 |
Frekvenca |
Vrnitev izgube/VSWR |
|
|
Frf 72- SMMSMM-XXX |
SMA moški |
SMA moški |
Dc -26.5 ghz |
1.30 |
|
|

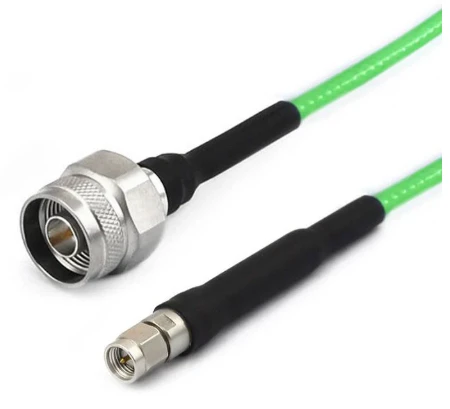

Frf 72- nmmm-xxx |
N moški |
SMA moški |
Dc -18 ghz |
1.25 |
|
|

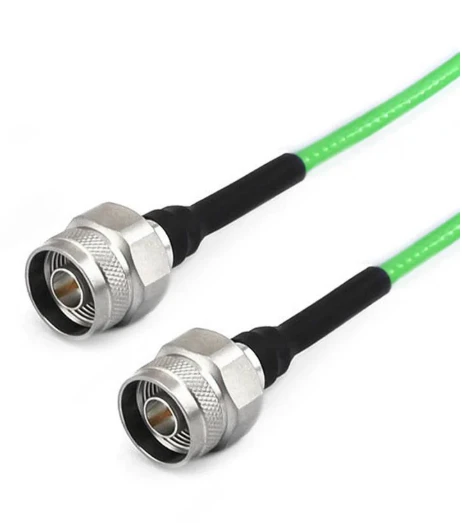

Frf 72- nmnm-xxx |
N moški |
N moški |
Dc -18 ghz |
1.25 |
Priljubljena oznake: Splošni testni kabli, ZDA Proizvajalci preskusnih kablov, dobavitelji, tovarna
